নিবন্ধের সারাংশ: A ব্রেকিং হেলিকপ্টারপরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs) এর জন্য গতিশীল ব্রেকিং সিস্টেমের একটি অপরিহার্য উপাদান, যা মোটর হ্রাস এবং ওভারহোলিং অপারেশনের সময় পুনর্জন্ম শক্তি পরিচালনা করতে সহায়তা করে।ডুফিউ ইলেকট্রিকসামঞ্জস্যপূর্ণ 220V, 380V, এবং 690V ড্রাইভ সিস্টেমের জন্য ডিজাইন করা CBU সিরিজ ব্রেকিং চপার প্রদান করে। ডিসি বাস ভোল্টেজ নিরীক্ষণ করে এবং অতিরিক্ত শক্তি একটি বাহ্যিক ব্রেকিং প্রতিরোধকের সাথে স্যুইচ করে, এই ডিভাইসগুলি ভোল্টেজ বৃদ্ধি নিয়ন্ত্রণে সহায়তা করে এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা সমর্থন করে। এই নির্দেশিকাটি ব্যাখ্যা করে কিভাবে ব্রেকিং হেলিকপ্টার কাজ করে, তাদের মূল প্রযুক্তিগত পরামিতি, নির্বাচনের মানদণ্ড, শিল্প অ্যাপ্লিকেশন এবং ইনস্টলেশন বিবেচনা।
একটি ব্রেকিং হেলিকপ্টার হল একটি বৈদ্যুতিন সুইচিং ডিভাইস যা একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের ডিসি ইন্টারমিডিয়েট সার্কিটে অতিরিক্ত পুনরুত্পাদন শক্তি পরিচালনা করতে ব্যবহৃত হয়। এটি একটি ব্রেকিং প্রতিরোধকের সাথে কাজ করে যাতে মোটর হ্রাসের সময় ডিসি বাস ভোল্টেজ একটি গ্রহণযোগ্য অপারেটিং স্তরের বাইরে বাড়তে না পারে।
স্বাভাবিক ক্রিয়াকলাপের সময়, একটি VFD যান্ত্রিক আন্দোলন তৈরি করতে একটি মোটরকে বৈদ্যুতিক শক্তি সরবরাহ করে। যখন মোটর ধীর হয়ে যায় বা ওভারহোলিং লোড চালায়, তখন এটি অস্থায়ীভাবে জেনারেটর হিসাবে কাজ করতে পারে। ফলস্বরূপ বৈদ্যুতিক শক্তি ডিসি বাসে প্রবাহিত হয়, যদি শক্তি পর্যাপ্ত পরিমাণে শোষিত না হয় তবে সম্ভাব্যভাবে একটি ওভারভোল্টেজ ত্রুটি সৃষ্টি করে।
ডিসি বাস ভোল্টেজ পূর্বনির্ধারিত থ্রেশহোল্ডে পৌঁছালে ব্রেকিং হেলিকপ্টার একটি বহিরাগত ব্রেকিং প্রতিরোধকের বৈদ্যুতিক পথ পরিবর্তন করে এই সমস্যাটির সমাধান করে। রোধক স্থানান্তরিত বৈদ্যুতিক শক্তিকে তাপে রূপান্তরিত করে।

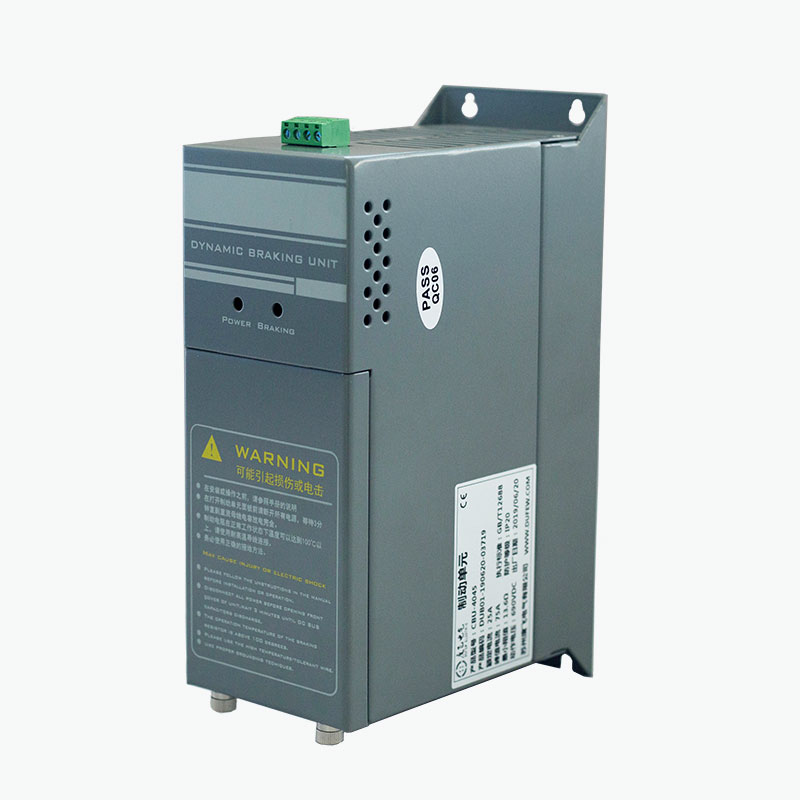

ডুফিউ ইলেকট্রিক এর CBU সিরিজটি সামঞ্জস্যপূর্ণ ড্রাইভ সিস্টেমে বাহ্যিক গতিশীল ব্রেকিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এর কনফিগারেশন সিস্টেম ভোল্টেজ, ব্রেকিং প্রয়োজনীয়তা, প্রতিরোধক বৈশিষ্ট্য এবং ইনস্টলেশন শর্ত অনুযায়ী নির্বাচন করা যেতে পারে।
অপারেটিং নীতিটি ডিসি বাস ভোল্টেজ পর্যবেক্ষণ এবং দ্রুত ইলেকট্রনিক সুইচিংয়ের উপর নির্ভর করে। CBU সিরিজে, একটি IGBT-ভিত্তিক সুইচিং সার্কিট স্বয়ংক্রিয়ভাবে সাড়া দেয় যখন ভোল্টেজ কনফিগার করা ব্রেকিং থ্রেশহোল্ডে পৌঁছায়।
ব্রেকিংয়ের সময় প্রয়োজন অনুসারে এই প্রক্রিয়াটি পুনরাবৃত্তি হয়। এটি মৌলিক ভোল্টেজ পর্যবেক্ষণের জন্য একটি পৃথক বাহ্যিক নিয়ামকের প্রয়োজন ছাড়াই ডিসি বাস ভোল্টেজ নিয়ন্ত্রণ করতে সহায়তা করে।
সম্পর্কিত সরঞ্জাম সম্পর্কে আরও তথ্যের জন্য, Dufew Electric এর ব্রেকিং ইউনিট সমাধান এবং শিল্প পাওয়ার ইলেকট্রনিক্স পণ্যগুলি অন্বেষণ করুন৷
একটি সঠিকভাবে নির্বাচিত ব্রেকিং হেলিকপ্টার একটি গতিশীল ব্রেকিং সিস্টেমের কর্মক্ষমতা উন্নত করতে পারে, বিশেষ করে ঘন ঘন স্টপ, উচ্চ জড়তা, বা ওভারহোলিং লোড জড়িত অ্যাপ্লিকেশনগুলিতে।
প্রকৃত কর্মক্ষমতা ড্রাইভ, মোটর জড়তা, ব্রেকিং প্রতিরোধক, পুনর্জন্ম শক্তি, ব্রেকিং ফ্রিকোয়েন্সি, ডিউটি চক্র এবং ইনস্টলেশন পরিবেশের উপর নির্ভর করে। একটি হেলিকপ্টার তাই একটি সম্পূর্ণ ব্রেকিং সিস্টেমের অংশ হিসাবে একটি বিচ্ছিন্ন উপাদান হিসাবে নির্বাচন করা উচিত নয়।
প্রযুক্তিগত বৈশিষ্ট্য নির্ধারণ করে যে একটি ব্রেকিং হেলিকপ্টার একটি নির্দিষ্ট VFD ইনস্টলেশনের জন্য উপযুক্ত কিনা। নিচের সারণীতে Dufew Electric এর CBU সিরিজের জন্য প্রকাশিত রেফারেন্স প্যারামিটারের সংক্ষিপ্ত বিবরণ রয়েছে।
| প্যারামিটার | রেফারেন্স স্পেসিফিকেশন | ইঞ্জিনিয়ারিং বিবেচনা |
|---|---|---|
| ড্রাইভ সিস্টেম ভোল্টেজ | 220V, 380V, এবং 690V AC ক্লাস | সামঞ্জস্যপূর্ণ ড্রাইভ এবং ডিসি বাস কনফিগারেশনের সাথে মেলে। |
| 220V-শ্রেণীর ব্রেকিং ভোল্টেজ | DC 340/360/380/400/420V ±10V | সামঞ্জস্যপূর্ণ কনফিগারেশনের জন্য নির্বাচনযোগ্য থ্রেশহোল্ড। |
| 380V-শ্রেণীর ব্রেকিং ভোল্টেজ | DC 630/660/690/730/760V ±10V | নির্বাচিত ড্রাইভ এবং হেলিকপ্টার মডেলের সাথে মিলিত হতে হবে। |
| 690V-শ্রেণীর ব্রেকিং ভোল্টেজ | DC 1140V ±10V | সিস্টেম সামঞ্জস্য নিশ্চিতকরণ প্রয়োজন. |
| নিয়ন্ত্রণ পদ্ধতি | স্বয়ংক্রিয় ডিসি বাস ভোল্টেজ পর্যবেক্ষণ | রিজেনারেটিভ অপারেশন চলাকালীন স্বয়ংক্রিয় সুইচিং সক্ষম করে। |
| সমান্তরাল প্রতিক্রিয়া | ≤1 মি.সে | সামঞ্জস্যপূর্ণ সমান্তরাল কনফিগারেশনের জন্য রেফারেন্স প্রতিক্রিয়া স্পেসিফিকেশন। |
| ফ্যান শুরু তাপমাত্রা | প্রায় 45 ডিগ্রি সে | প্রযোজ্য অপারেটিং অবস্থার অধীনে তাপ ব্যবস্থাপনা সমর্থন করে। |
| অতিরিক্ত তাপমাত্রা সুরক্ষা | প্রায় 85 ডিগ্রি সে | একটি তাপ সুরক্ষা থ্রেশহোল্ড প্রদান করে। |
| সুরক্ষা রেটিং | IP20 বা উচ্চতর, কনফিগারেশনের উপর নির্ভর করে | নির্দিষ্ট মডেলের ঘের রেটিং যাচাই করুন. |
| প্রযোজ্য মান | জিবি/টি 12668 | নির্বাচিত পণ্যের জন্য প্রযোজ্য প্রয়োজনীয়তা এবং ডকুমেন্টেশন নিশ্চিত করুন। |
দ্রষ্টব্য: এগুলি রেফারেন্স স্পেসিফিকেশন, প্রতিটি মডেল প্রতিটি তালিকাভুক্ত সেটিং সমর্থন করে এমন গ্যারান্টি নয়। অর্ডার বা ইনস্টলেশনের আগে পণ্যের ডকুমেন্টেশন সহ চূড়ান্ত মডেল, ব্রেকিং ভোল্টেজ, বৈদ্যুতিক রেটিং এবং সুরক্ষা ফাংশন নিশ্চিত করুন।
একটি ব্রেকিং হেলিকপ্টার নির্বাচন করার জন্য মোটরের শক্তির সাথে এর নামমাত্র রেটিং মেলানোর চেয়ে বেশি প্রয়োজন। পুনরুত্পাদন শক্তি এবং তাপ লোডিং চালিত সরঞ্জাম এবং অপারেটিং চক্রের সাথে উল্লেখযোগ্যভাবে পরিবর্তিত হয়।
VFD এর রেট করা ইনপুট ভোল্টেজ এবং ডিসি বাসের বৈশিষ্ট্যগুলি সনাক্ত করুন। একটি সামঞ্জস্যপূর্ণ হেলিকপ্টার ভোল্টেজ ক্লাস চয়ন করুন এবং যাচাই করুন যে নির্বাচিত ব্রেকিং থ্রেশহোল্ডটি ড্রাইভের অনুমোদিত অপারেটিং পরিসরের জন্য উপযুক্ত।
উচ্চ-জড়তা লোড যখন হ্রাস পায় তখন উল্লেখযোগ্য পুনর্জন্ম শক্তি উৎপন্ন করতে পারে। সংক্ষিপ্ত থামার সময় প্রয়োজন তাত্ক্ষণিক ব্রেকিং শক্তি বাড়িয়ে দিতে পারে। সেন্ট্রিফিউজ, হোইস্ট এবং উচ্চ-গতির যন্ত্রপাতিগুলির মতো অ্যাপ্লিকেশনগুলিতে বিশেষ মনোযোগ দেওয়া প্রয়োজন।
প্রতিরোধকের প্রতিরোধের মান, পাওয়ার রেটিং, পালস-এনার্জি ক্যাপাসিটি এবং ডিউটি সাইকেল অবশ্যই VFD এবং চপারের সাথে সামঞ্জস্যপূর্ণ হতে হবে। একটি অনুপযুক্ত প্রতিরোধক অত্যধিক কারেন্ট, অতিরিক্ত গরম বা অপর্যাপ্ত ব্রেকিং কার্যক্ষমতার কারণ হতে পারে।
একটি মেশিন যা প্রতি কয়েক সেকেন্ডে থেমে যায় তার থেকে ভিন্ন তাপীয় প্রয়োজনীয়তা থাকে যা মাঝে মাঝে থামে। ঘন ঘন ব্রেকিং প্রতিরোধক এবং সুইচিং সার্কিট দ্বারা উত্পন্ন গড় তাপ বৃদ্ধি করতে পারে।
পরিবেষ্টিত তাপমাত্রা, ঘেরের বায়ুচলাচল, মাউন্টিং ক্লিয়ারেন্স এবং বায়ুপ্রবাহ তাপীয় কর্মক্ষমতাকে প্রভাবিত করে। নির্বাচিত সরঞ্জাম প্রস্তুতকারকের তারের এবং বায়ুচলাচল প্রয়োজনীয়তা অনুযায়ী ইনস্টল করা আবশ্যক।
নিম্নলিখিত চেকলিস্ট একটি প্রযুক্তিগত তদন্ত প্রস্তুত করতে সাহায্য করতে পারে:
ব্রেকিং হেলিকপ্টারগুলি ড্রাইভ সিস্টেমে দরকারী যেখানে একটি মোটর হ্রাস, কম করা বা অন্যান্য পুনর্জন্মমূলক অপারেটিং অবস্থার সময় শক্তি ফেরত দেয়। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
প্রতিটি অ্যাপ্লিকেশনের জন্য একটি বাহ্যিক ব্রেকিং হেলিকপ্টার প্রয়োজন হয় না। সিদ্ধান্ত VFD এর অন্তর্নির্মিত ব্রেকিং ক্ষমতা, প্রয়োজনীয় থামার সময়, লোডের বৈশিষ্ট্য এবং পুনর্জন্মমূলক অপারেশনের ফ্রিকোয়েন্সির উপর নির্ভর করে।
যদিও এই উপাদানগুলি একসাথে কাজ করে, তারা বিভিন্ন ফাংশন সম্পাদন করে। পার্থক্য বোঝা ইঞ্জিনিয়ারদের একটি সামঞ্জস্যপূর্ণ গতিশীল ব্রেকিং সিস্টেম নির্বাচন করতে সাহায্য করে।
| কম্পোনেন্ট | প্রাথমিক ফাংশন | নির্বাচন ফোকাস |
|---|---|---|
| ব্রেকিং হেলিকপ্টার | ডিসি বাস ভোল্টেজ অনুযায়ী ব্রেকিং সার্কিট সুইচ করে। | ভোল্টেজ ক্লাস, সুইচিং ক্ষমতা, সুরক্ষা এবং ব্রেকিং প্রয়োজনীয়তা। |
| ব্রেকিং প্রতিরোধক | পুনরুত্পাদিত বৈদ্যুতিক শক্তিকে তাপে রূপান্তরিত করে। | রেজিস্ট্যান্স, পাওয়ার রেটিং, পালস-এনার্জি ক্যাপাসিটি এবং ডিউটি সাইকেল। |
| ভিএফডি ডিসি বাস | ব্রেকিং সার্কিটে বৈদ্যুতিক সংযোগ প্রদান করে। | ভোল্টেজ সীমা, টার্মিনাল সামঞ্জস্য, এবং ড্রাইভ স্পেসিফিকেশন। |
একটি ব্রেকিং হেলিকপ্টার নিজে থেকে পুনর্জন্ম শক্তি নষ্ট করতে পারে না। এটি সুইচিং পাথ নিয়ন্ত্রণ করে, যখন প্রতিরোধক শক্তি শোষণ করে। উভয়ই ড্রাইভ এবং অভিপ্রেত অপারেটিং অবস্থার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
একটি বিস্তৃত বৈদ্যুতিক সমাধান প্রয়োজন অ্যাপ্লিকেশনের জন্য, Dufew ইলেকট্রিক এছাড়াও শিল্প ড্রাইভ এবং পাওয়ার কন্ট্রোল সিস্টেমের জন্য সম্পর্কিত পাওয়ার ইলেকট্রনিক্স উপাদান অফার করে।
সঠিক ইনস্টলেশন নিরাপদ অপারেশন, কার্যকর কুলিং এবং সামঞ্জস্যপূর্ণ ব্রেকিং কর্মক্ষমতা সমর্থন করে। কমিশন করার আগে, যোগ্যতাসম্পন্ন বৈদ্যুতিক কর্মীদের নিম্নলিখিতগুলি যাচাই করা উচিত:
রুটিন রক্ষণাবেক্ষণের সময়, আলগা সংযোগ, জমে থাকা ধুলো, সীমিত বায়ুপ্রবাহ, অতিরিক্ত উত্তাপের লক্ষণ এবং প্রতিরোধকের অস্বাভাবিক ক্ষতির জন্য পরিদর্শন করুন। ডিসি বাসের সাথে জড়িত যেকোনো পরীক্ষা বা রক্ষণাবেক্ষণ অবশ্যই প্রস্তুতকারকের নিরাপত্তা নির্দেশাবলী অনুসরণ করতে হবে। ড্রাইভটিকে তার পাওয়ার উত্স থেকে বিচ্ছিন্ন করা উচিত এবং কাজ শুরু করার আগে ডিসি বাসটিকে ডিসচার্জ হিসাবে যাচাই করতে হবে।
ইনস্টলেশন এবং রক্ষণাবেক্ষণ প্রযোজ্য বৈদ্যুতিক নিরাপত্তা প্রয়োজনীয়তা মেনে চলতে হবে। একটি মেশিনের প্রয়োজনীয় যান্ত্রিক বা সুরক্ষা-রেটযুক্ত ব্রেকিং সিস্টেমের বিকল্প হিসাবে ব্রেকিং হেলিকপ্টারের উপর নির্ভর করবেন না।
এটির মূল উদ্দেশ্য হল রিজেনারেটিভ এনার্জিকে নিয়ন্ত্রণ করা যা ভিএফডি-এর ডিসি বাসে প্রত্যাবর্তন হ্রাস বা ওভারহোলিং অপারেশনের সময়। এটি অত্যধিক ডিসি বাস ভোল্টেজ প্রতিরোধে সাহায্য করার জন্য একটি সামঞ্জস্যপূর্ণ ব্রেকিং প্রতিরোধকের অতিরিক্ত শক্তি স্যুইচ করে।
না। হেলিকপ্টার নিয়ন্ত্রণ করে যখন ব্রেকিং সার্কিট সঞ্চালিত হয়, যখন প্রতিরোধক বৈদ্যুতিক শক্তিকে তাপে রূপান্তর করে। তারা পরিপূরক ফাংশন সঞ্চালন এবং সঠিকভাবে মিলিত হতে হবে।
না। কিছু ড্রাইভে তাদের উদ্দেশ্য লোডের জন্য পর্যাপ্ত বিল্ট-ইন ব্রেকিং ক্ষমতা রয়েছে। একটি বাহ্যিক হেলিকপ্টার প্রয়োজন হতে পারে যখন পুনরুত্পাদন শক্তি, ব্রেকিং ফ্রিকোয়েন্সি, বা প্রয়োজনীয় হ্রাস অভ্যন্তরীণ সার্কিটের ক্ষমতা অতিক্রম করে।
প্রকাশিত পণ্য তথ্য সামঞ্জস্যপূর্ণ 220V, 380V, এবং 690V ড্রাইভ সিস্টেমের জন্য কনফিগারেশন সনাক্ত করে। সঠিক মডেল এবং ব্রেকিং ভোল্টেজ অবশ্যই ড্রাইভের ডিসি বাস স্পেসিফিকেশনের বিপরীতে নিশ্চিত করতে হবে।
সামঞ্জস্যপূর্ণ ইউনিট সমান্তরালভাবে সংযুক্ত করা যেতে পারে যখন একটি একক ইউনিট প্রয়োজনীয় ব্রেকিং ক্ষমতা পূরণ করতে পারে না এবং পণ্যের নকশা এই ব্যবস্থাকে সমর্থন করে। সম্পূর্ণ সিস্টেমের জন্য ওয়্যারিং, প্রতিরোধক কনফিগারেশন, সুইচিং সমন্বয় এবং তাপীয় প্রয়োজনীয়তা অবশ্যই যাচাই করা উচিত।
নির্বাচন ড্রাইভের প্রতিরোধের সীমা, ব্রেক করার ক্ষমতা, ব্রেকিং চক্রের শক্তি, অপারেশনের ফ্রিকোয়েন্সি এবং ডিউটি চক্রের উপর নির্ভর করে। রোধকে অবশ্যই হেলিকপ্টারের বৈদ্যুতিক রেটিং এবং ইনস্টলেশন অবস্থার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
VFD মডেল, সিস্টেম ভোল্টেজ, মোটর পাওয়ার, লোডের ধরন, হ্রাসের সময়, ব্রেকিং ফ্রিকোয়েন্সি, প্রতিরোধকের স্পেসিফিকেশন, ডিউটি চক্র এবং ইনস্টলেশনের শর্তগুলি প্রদান করুন। এই বিবরণগুলি সরবরাহকারীকে উপযুক্ত মডেল এবং কনফিগারেশন মূল্যায়ন করতে সহায়তা করে।
একটি সঠিকভাবে নির্বাচিত ব্রেকিং হেলিকপ্টার পুনরুত্পাদন শক্তি পরিচালনা করতে, ডিসি বাসের ভোল্টেজ বৃদ্ধি নিয়ন্ত্রণ করতে এবং শিল্প ড্রাইভ সিস্টেমে নির্ভরযোগ্য গতিশীল ব্রেকিং সমর্থন করতে সহায়তা করে। এর কার্যকারিতা নির্ভর করে হেলিকপ্টার, ব্রেকিং প্রতিরোধক, ড্রাইভ ভোল্টেজ, লোড বৈশিষ্ট্য এবং অ্যাপ্লিকেশনের সাথে তাপীয় প্রয়োজনীয়তার সাথে মিলের উপর।
ডুফিউ ইলেকট্রিক এর CBU সিরিজ বৈদ্যুতিক রেটিং এবং অপারেটিং অবস্থার উপর ভিত্তি করে মডেল নির্বাচন সহ সামঞ্জস্যপূর্ণ 220V, 380V এবং 690V ড্রাইভ সিস্টেমের জন্য ব্রেকিং হেলিকপ্টার বিকল্প সরবরাহ করে। আপনার প্রকল্পে লিফট, ক্রেন, কনভেয়র, সেন্ট্রিফিউজ বা অন্যান্য শিল্প যন্ত্রপাতি জড়িত থাকুক না কেন, একটি উপযুক্ত ব্রেকিং সমাধানের জন্য সতর্কতার সাথে স্পেসিফিকেশন পর্যালোচনা অপরিহার্য।
আপনি যদি আপনার ইন্ডাস্ট্রিয়াল ড্রাইভ প্রকল্পের জন্য একটি নির্ভরযোগ্য ব্রেকিং হেলিকপ্টার প্রস্তুতকারক এবং সরবরাহকারী খুঁজছেন, তাহলে Dufew Electric এর ব্রেকিং হেলিকপ্টার পণ্যগুলি অন্বেষণ করুন এবংআমাদের সাথে যোগাযোগ করুনআপনার ড্রাইভ স্পেসিফিকেশন, ব্রেকিং প্রয়োজনীয়তা এবং ইনস্টলেশনের বিবরণ সহ। আমাদের দল আপনাকে আপনার আবেদনের জন্য একটি উপযুক্ত কনফিগারেশন মূল্যায়ন করতে সাহায্য করতে পারে।
