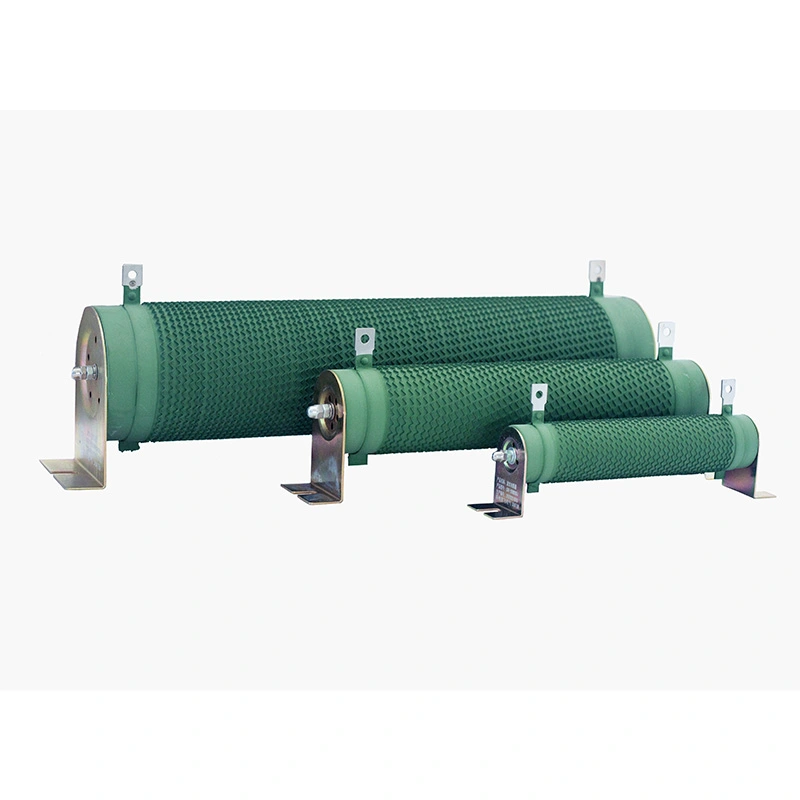

নন-ইন্ডাকটিভ ঢেউতোলা প্রতিরোধক

DUFEW CRR সিরিজ নন-ইনডাকটিভ ঢেউতোলা প্রতিরোধক হল একটি উচ্চ-শক্তির প্যাসিভ এনার্জি ডিসিপেশন প্রতিরোধক যা মাঝারি এবং উচ্চ-ফ্রিকোয়েন্সি পালস সার্কিটের জন্য বিশেষভাবে অপ্টিমাইজ করা হয়েছে। একটি অনন্য উল্লম্ব ঢেউতোলা ফ্ল্যাট-রিবন নন-ইনডাক্টিভ উইন্ডিং কাঠামোর বৈশিষ্ট্যযুক্ত, পণ্যটি 50W থেকে 10kW পর্যন্ত পাওয়ার রেটিং, 0.01Ω থেকে 1kΩ পর্যন্ত প্রতিরোধের মান, তিনটি প্রতিরোধ সহনশীলতার বিকল্প এবং 1200V এর সর্বাধিক অপারেটিং ভোল্টেজ প্রদান করে।

চমৎকার পালস ওভারলোড ক্ষমতা এবং স্থিতিশীল তাপীয় কর্মক্ষমতা সহ ডিজাইন করা, এটি বিশ্বব্যাপী শক্তি অপচয়, কারেন্ট সেন্সিং, ব্রেকিং, সার্জ সাপ্রেশন, এবং লোড টেস্টিং, নবায়নযোগ্য শক্তি সিস্টেম, শিল্প অটোমেশন, এবং ল্যাবরেটরি পরীক্ষার সরঞ্জামের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

মডেল উপাধি

উদাহরণ মডেল: CRR 2500W 54.4R J

মৌলিক বিশেষ উল্লেখ

উপকরণ এবং নির্মাণ বৈশিষ্ট্য

1. উচ্চ-তাপমাত্রা ফাঁপা সিরামিক কোর

ওয়ান-পিস হাই-অ্যালুমিনা ইনসুলেটিং সিরামিক থেকে তৈরি, ফাঁপা কোরে দক্ষ তাপ অপচয়ের জন্য একটি অভ্যন্তরীণ পরিচলন বায়ু চ্যানেল রয়েছে। এটি চমৎকার কম্পন প্রতিরোধ ক্ষমতা প্রদান করে এবং 350°C পর্যন্ত তাপমাত্রায় স্থিতিশীল নিরোধক কর্মক্ষমতা বজায় রাখে। সিরামিক কাঠামো ক্র্যাকিং ছাড়াই বারবার উচ্চ- এবং নিম্ন-তাপমাত্রা সাইক্লিং সহ্য করে।

2. কম-প্রতিরোধী ঢেউতোলা খাদ ফিতা (নিকেল-ক্রোমিয়াম / কনস্ট্যান্টান)

ফ্ল্যাট অ্যালয় ফিতাটি একটি অবিচ্ছিন্ন ঢেউতোলা প্রোফাইলে নির্ভুলতা-স্ট্যাম্পযুক্ত, যা একটি ব্যতিক্রমী নিম্ন তাপমাত্রা সহগ প্রতিরোধের (TCR) প্রদান করে। দুটি সংকর ধাতু বিভিন্ন অ্যাপ্লিকেশনের জন্য উপলব্ধ: নিকেল-ক্রোমিয়াম (Ni-Cr) ক্রমাগত উচ্চ-শক্তি ব্রেকিং এবং শক্তি অপচয়ের জন্য এবং কনস্ট্যান্টান যথার্থ নিম্ন-কারেন্ট সেন্সিং সার্কিটের জন্য।

3. সমস্ত স্টেইনলেস স্টীল মাউন্টিং এবং টার্মিনাল সমাবেশ

শেষ ক্ল্যাম্প, টার্মিনাল পোস্ট এবং মাউন্টিং বন্ধনীগুলি একটি প্যাসিভেটেড অ্যান্টি-জারা ফিনিস সহ ঘন স্টেইনলেস স্টিল থেকে তৈরি করা হয়। সমাবেশটি আলগা না করে একটি 45N টার্মিনাল পুল পরীক্ষায় উত্তীর্ণ হয়, সোল্ডারিং তাপের জন্য দুর্দান্ত প্রতিরোধের প্রস্তাব দেয় এবং অক্সিডেশনের কারণে সৃষ্ট যোগাযোগের উত্তাপকে হ্রাস করে।

4. নন-ইনডাকটিভ ডিজাইন

একটি ডুয়াল-ওয়্যার রিভার্স নন-ইন্ডাকটিভ উইন্ডিং টেকনিক ব্যবহার করে, সমতুল্য সিরিজ ইন্ডাকট্যান্স (ESL) সাধারণত 10nH এর নিচে নিয়ন্ত্রণ করা যেতে পারে, যা 100kHz পর্যন্ত ফ্রিকোয়েন্সিতে অপারেটিং উচ্চ-ফ্রিকোয়েন্সি সুইচিং সার্কিটের জন্য রোধকে উপযুক্ত করে তোলে।

পাওয়ার ডিরেটিং কার্ভ

পণ্যের সুবিধা

●অত্যন্ত কম ইন্ডাকট্যান্স – রিভার্স নন-ইন্ডাকটিভ ওয়াইন্ডিংয়ের সাথে মিলিত ঢেউতোলা কাঠামো কার্যকরভাবে স্ব-ইন্ডাকট্যান্স দূর করে, উচ্চ-ফ্রিকোয়েন্সি দোলন এবং ভোল্টেজ স্পাইককে দমন করে এবং পাওয়ার সেমিকন্ডাক্টর ডিভাইসগুলিকে রক্ষা করে।
●চমৎকার তাপ অপচয় - উল্লম্ব ঢেউতোলা নকশা শীতল পৃষ্ঠ এলাকা বৃদ্ধি করে, যখন সিরামিক কোর দক্ষ তাপ পরিবাহী প্রদান করে, উচ্চ শক্তি ঘনত্ব এবং নিম্ন তাপমাত্রা বৃদ্ধি সক্ষম করে।
●অসামান্য ওভারলোড ক্ষমতা - দৃশ্যমান ক্ষতি ছাড়াই 5 সেকেন্ডের জন্য 10× রেটেড পাওয়ার সহ্য করে, এটি ব্রেকিং এবং সার্জ শোষণ অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
●দীর্ঘ পরিষেবা জীবন - বার্ধক্য-প্রতিরোধী আবরণ এবং একটি বিকৃতি-মুক্ত সিরামিক কোর সহ চক্রীয় লোড জীবন 9,000 ঘন্টা (10s স্রাব / 90s ব্যবধান) অতিক্রম করে।
●পরিবেশ বান্ধব - অজৈব পরিবেশ বান্ধব আবরণ কোন ধোঁয়া, কোন বিষাক্ত গ্যাস উৎপন্ন করে না এবং RoHS এবং UL নিরাপত্তা প্রয়োজনীয়তা মেনে চলে।
●নমনীয় কাস্টমাইজেশন - প্রতিরোধের মান, পাওয়ার রেটিং, মাত্রা, টার্মিনাল অভিযোজন, এবং মাউন্টিং বন্ধনী সবই অঙ্কন বা স্পেসিফিকেশন অনুযায়ী কাস্টমাইজ করা যেতে পারে।

অ্যাপ্লিকেশন

1. পুনর্নবীকরণযোগ্য শক্তি এবং পাওয়ার ইলেকট্রনিক্স

এনার্জি স্টোরেজ কনভার্টার, ফটোভোলটাইক ইনভার্টার, উইন্ড টারবাইন পিচ কন্ট্রোল সিস্টেম, ব্যাটারি প্যাক এজিং টেস্ট লোড, ডিসি ফাস্ট চার্জিং প্রি-চার্জ এবং ডিসচার্জ প্রতিরোধক।

2. শিল্প ড্রাইভ এবং ভারী যন্ত্রপাতি

মাঝারি- এবং উচ্চ-ফ্রিকোয়েন্সি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, সার্ভো ড্রাইভ রিজেনারেটিভ ব্রেকিং, পোর্ট ক্রেন, লিফট, রোলিং মিল, ওয়্যার ড্রয়িং মেশিন এবং টেক্সটাইল ইকুইপমেন্ট, এনার্জি ডিসিপেশন সিস্টেম।

3. ল্যাবরেটরি এবং পরীক্ষার সরঞ্জাম

উচ্চ-ফ্রিকোয়েন্সি পাওয়ার লোড ব্যাঙ্ক, পালস সিগন্যাল টেস্ট বেঞ্চ, পাওয়ার সাপ্লাই এজিং সিস্টেম, নির্ভুল কারেন্ট সেন্সিং, স্নাবার এবং ড্যাম্পিং প্রতিরোধক।

4. বিশেষায়িত শিল্প সরঞ্জাম

সিএনসি ওয়্যার-কাট ইডিএম মেশিন, আর্ক ওয়েল্ডিং ইকুইপমেন্ট, স্টেজ লিফটিং এবং লাইটিং সিস্টেম, সেন্ট্রিফিউজ, পেপার মেশিনারি এবং স্ট্যাকার-রিক্লেইমার।

5. সাধারণ সার্কিট সুরক্ষা

উচ্চ-ফ্রিকোয়েন্সি কারেন্ট লিমিটিং, মোটর শুরু প্রতিরোধক, মাঝারি-ভোল্টেজ ক্যাবিনেটের ঢেউ শক্তি শোষণ।

কেন DUFEW বেছে নিন?

পেশাদার পাওয়ার ইলেকট্রনিক্স প্রস্তুতকারক

DUFEW শিল্প ব্যবহারকারী, পরিবেশক এবং OEM গ্রাহকদের জন্য নির্ভরযোগ্য পণ্য এবং সমন্বিত সমাধান সরবরাহ করে পাওয়ার ইলেকট্রনিক উপাদানগুলির R&D এবং উত্পাদনে বিশেষজ্ঞ।

ব্যাপক পণ্য পোর্টফোলিও

আমরা রোধক, ব্রেকিং ইউনিট, চুল্লী, ট্রান্সফরমার, ফিল্টার এবং লোড ব্যাঙ্ক সিস্টেম সহ পাওয়ার ইলেকট্রনিক পণ্যগুলির সম্পূর্ণ পরিসর অফার করি, বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজনের জন্য ওয়ান-স্টপ সোর্সিং প্রদান করে।

নির্ভরযোগ্য মানের নিশ্চয়তা

কঠোর উত্পাদন প্রক্রিয়া, আধুনিক উত্পাদন লাইন, এবং কঠোর মান নিয়ন্ত্রণ সুসংগত পণ্য কর্মক্ষমতা, দীর্ঘ সেবা জীবন, এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

নমনীয় OEM এবং ODM সমাধান

কাস্টমাইজড প্রতিরোধের মান, পাওয়ার রেটিং, মাত্রা, টার্মিনাল কনফিগারেশন এবং মাউন্ট করার বিকল্পগুলি আপনার নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তা মেটাতে উপলব্ধ।

দ্রুত ডেলিভারি এবং পেশাদার সমর্থন

দক্ষ উত্পাদন ব্যবস্থাপনা এবং প্রতিক্রিয়াশীল প্রযুক্তিগত সহায়তা সীসা সময়কে সংক্ষিপ্ত করতে এবং পণ্য নির্বাচন থেকে বিক্রয়োত্তর পরিষেবাতে নির্ভরযোগ্য সহায়তা প্রদান করতে সহায়তা করে।

কর্মক্ষমতা বৈশিষ্ট্য

বৈদ্যুতিক বৈশিষ্ট্য

যান্ত্রিক বৈশিষ্ট্য

প্রতিযোগিতামূলক তুলনা

FAQ

প্রশ্ন 1: নন-ইন্ডাকটিভ ডিজাইন কি পাওয়ার রেটিং বা প্রতিরোধের নির্ভুলতাকে প্রভাবিত করে?
উত্তর: না। নন-ইন্ডাকটিভ উইন্ডিং পদ্ধতি শুধুমাত্র বর্তমান পথের চৌম্বক ক্ষেত্রের বন্টন পরিবর্তন করে। এটি খাদ ফিতার প্রতিরোধ ক্ষমতা, তাপ অপচয় ক্ষমতা বা শক্তি ক্ষমতাকে নেতিবাচকভাবে প্রভাবিত করে না। প্রতিরোধ সহনশীলতা এবং তাপমাত্রা সহগ স্ট্যান্ডার্ড সংস্করণ হিসাবে একই থাকে।

প্রশ্ন 2: একটি নন-ইন্ডাকটিভ সংস্করণ প্রয়োজন কিনা তা আমি কীভাবে নির্ধারণ করতে পারি?
উত্তর: যদি আপনার সার্কিট উচ্চ-ফ্রিকোয়েন্সি PWM কন্ট্রোল, দ্রুত IGBT স্যুইচিং ব্যবহার করে, অথবা ওভারভোল্টেজ রিং এবং তরঙ্গরূপ বিকৃতি অনুভব করে, তাহলে নন-ইনডাকটিভ সংস্করণটি সুপারিশ করা হয়। সাধারণ 50/60Hz ব্রেকিং অ্যাপ্লিকেশনের জন্য, একটি স্ট্যান্ডার্ড ঢেউতোলা প্রতিরোধক সাধারণত যথেষ্ট।

প্রশ্ন 3: বিশেষ প্রতিরোধের মান বা মাত্রা কাস্টমাইজ করা যেতে পারে?
উঃ হ্যাঁ। DUFEW 0.01Ω–1kΩ এর বাইরে প্রতিরোধের মান, পাওয়ার রেটিং, সিরামিক টিউবের দৈর্ঘ্য এবং ব্যাস, টার্মিনাল অবস্থান এবং মাউন্টিং বন্ধনী কনফিগারেশন সহ সম্পূর্ণ কাস্টমাইজেশন প্রদান করে। অঙ্কন বা নির্দিষ্টকরণের উপর ভিত্তি করে নমুনাগুলি দ্রুত তৈরি করা যেতে পারে।

প্রশ্ন 4: দীর্ঘমেয়াদী ব্যবহারের পরে প্রতিরোধের ড্রিফ্ট সহনশীলতার সীমা ছাড়িয়ে গেলে কী করা উচিত?
উত্তর: দীর্ঘায়িত উচ্চ-তাপমাত্রার অক্সিডেশন, উচ্চ আর্দ্রতা এবং ঘন ঘন ওভারলোডগুলি খাদ ফিতাকে ক্ষতি করতে পারে। যদি নিরোধক প্রতিরোধ ক্ষমতা 100MΩ এর নিচে পড়ে, প্রতিস্থাপনের সুপারিশ করা হয়। ক্যাবিনেটের বায়ুচলাচল উন্নত করা এবং পর্যাপ্ত পাওয়ার মার্জিন সহ একটি প্রতিরোধক নির্বাচন করা উল্লেখযোগ্যভাবে পরিষেবা জীবনকে প্রসারিত করতে পারে।

একটি কাস্টম নন-ইনডাকটিভ ঢেউতোলা প্রতিরোধক খুঁজছেন?

আপনার একটি স্ট্যান্ডার্ড মডেল বা সম্পূর্ণ কাস্টমাইজড সমাধানের প্রয়োজন হোক না কেন, DUFEW এর ইঞ্জিনিয়ারিং টিম সাহায্য করার জন্য প্রস্তুত। পেশাদার সুপারিশ এবং দ্রুত উদ্ধৃতি পেতে আমাদের আপনার অঙ্কন বা প্রযুক্তিগত বৈশিষ্ট্য পাঠান। আমরা সমর্থন করি:
✔ OEM
✔ ODM
✔ কাস্টম প্রতিরোধের
✔ কাস্টম মাত্রা
✔ কাস্টম টার্মিনাল
✔ ছোট ট্রায়াল আদেশ
প্রযুক্তিগত পরামর্শ বা উদ্ধৃতির জন্য আজই DUFEW-এর সাথে যোগাযোগ করুন।
