এসি লাইন চুল্লি

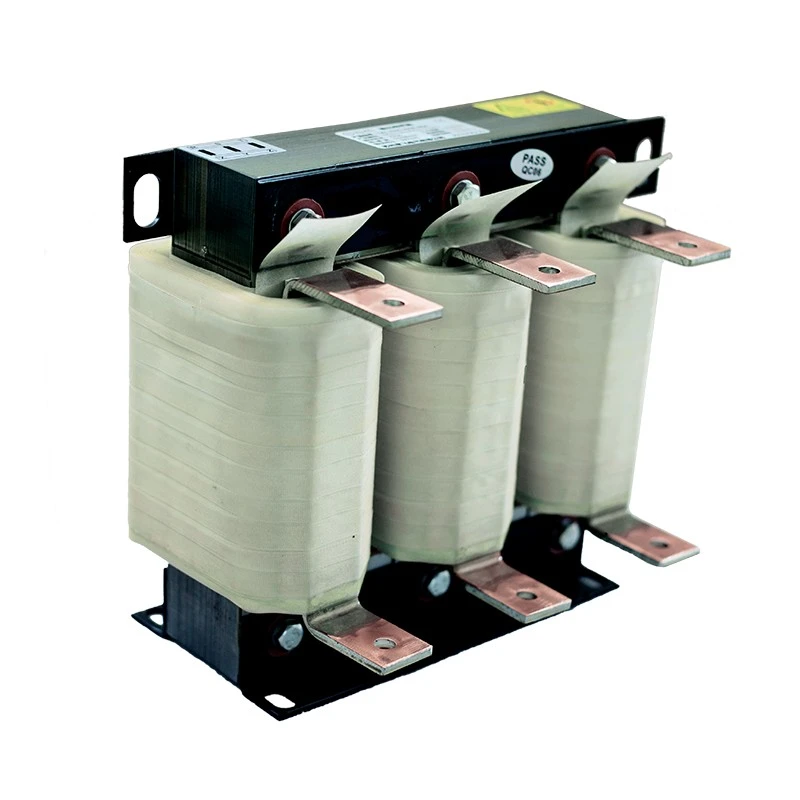

Dufew ইলেকট্রিক এসি লাইন রিঅ্যাক্টর এসি পাওয়ার সাপ্লাই এবং ভিএফডি ইনপুট টার্মিনালের মধ্যে নিয়ন্ত্রিত প্রতিবন্ধকতা প্রদানের জন্য ইনস্টল করা হয়েছে, যা কারেন্ট প্রবাহকে স্থিতিশীল করতে এবং সামগ্রিক বৈদ্যুতিক পরিবেশ উন্নত করতে সহায়তা করে।

চুল্লি ভিএফডি রেকটিফায়ার সার্কিট দ্বারা উত্পন্ন হারমোনিক কারেন্ট কমাতে, আকস্মিক বর্তমান পরিবর্তন সীমিত করতে, বৈদ্যুতিন সংকেতের মেরু বদল ইনপুট উপাদানগুলিকে রক্ষা করতে এবং সামগ্রিক পাওয়ার সিস্টেমের নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।

আধুনিক পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) মোটর গতি নিয়ন্ত্রণ করতে এবং শক্তি দক্ষতা উন্নত করতে উচ্চ-গতির সুইচিং প্রযুক্তি ব্যবহার করে। যাইহোক, স্যুইচিং প্রক্রিয়া এবং ননলাইনার ইনপুট বৈশিষ্ট্যগুলি পাওয়ার সিস্টেমে বৈদ্যুতিক ব্যাঘাত ঘটাতে পারে।

সঠিক ইনপুট সুরক্ষা ছাড়া, VFD সিস্টেমগুলি হারমোনিক কারেন্ট বিকৃতি, ইনপুট কারেন্ট স্পাইকস, ভোল্টেজের ওঠানামা, বৈদ্যুতিক হস্তক্ষেপ, এবং বৈদ্যুতিন সংকেতের মেরু বদল উপাদানের উপর চাপ বাড়াতে পারে।

এই সমস্যাগুলি বৈদ্যুতিক সরঞ্জামগুলির অতিরিক্ত গরম, বৈদ্যুতিন সংকেতের মেরু বদল পরিষেবা জীবন হ্রাস, DC বাস ক্যাপাসিটরগুলির ক্ষতি, অস্থির মোটর অপারেশন এবং অপ্রত্যাশিত সরঞ্জাম ডাউনটাইম হতে পারে।

কিভাবে AC লাইন রিঅ্যাক্টর VFD সিস্টেমের কর্মক্ষমতা উন্নত করে

1. হারমোনিক হ্রাস এবং পাওয়ার গুণমান উন্নতি

VFD ইনপুট রেকটিফায়ারগুলি সুরেলা স্রোত তৈরি করতে পারে যা বৈদ্যুতিক নেটওয়ার্ককে প্রভাবিত করে, বিশেষত একাধিক ইনভার্টার সিস্টেম পরিচালনাকারী সুবিধাগুলিতে।

এটি ইনপুট সার্কিটে প্রতিবন্ধকতা যোগ করে, বিদ্যুতের গুণমান উন্নত করতে এবং আরও স্থিতিশীল বৈদ্যুতিক পরিবেশ বজায় রাখতে সাহায্য করে সুরেলা প্রভাব হ্রাস করে।

সুবিধার মধ্যে রয়েছে:

- পাওয়ার সাপ্লাইতে হারমোনিক ফিডব্যাক কমে গেছে

- উন্নত ভোল্টেজ তরঙ্গরূপ স্থায়িত্ব

- বৈদ্যুতিক সরঞ্জাম মধ্যে হস্তক্ষেপ হ্রাস

- পাওয়ার ক্যাপাসিটার এবং ট্রান্সফরমারগুলির জন্য আরও ভাল সুরক্ষা

একাধিক পরিবর্তনশীল গতির ড্রাইভ সহ কারখানাগুলির জন্য, এটি আরও নির্ভরযোগ্য এবং স্থিতিশীল পাওয়ার সিস্টেম তৈরি করতে সহায়তা করে।

2. বৈদ্যুতিন সংকেতের মেরু বদল উপাদানের জন্য বর্তমান সার্জ সুরক্ষা

মোটর স্টার্টআপের সময়, ত্বরণ, লোড পরিবর্তন, বা অস্থির বিদ্যুতের অবস্থা, অত্যধিক বর্তমান প্রভাব ঘটতে পারে এবং বৈদ্যুতিন সংকেতের মেরু বদল উপাদানগুলিকে প্রভাবিত করতে পারে।

রিঅ্যাক্টর ইনপুট সার্জ কারেন্ট সীমিত করে, রেকটিফায়ার ব্রিজের উপর চাপ কমিয়ে, ইনভার্টার ডিসি বাসের উপাদান রক্ষা করে এবং দীর্ঘমেয়াদী VFD নির্ভরযোগ্যতা উন্নত করে বৈদ্যুতিক চাপ কমাতে সাহায্য করে।

এটি উচ্চ শর্ট-সার্কিট ক্ষমতা বা কম প্রতিবন্ধক ট্রান্সফরমার সহ শিল্প শক্তি সিস্টেমের জন্য বিশেষভাবে উপযুক্ত।

3. শিল্প অবস্থার অধীনে স্থিতিশীল অপারেশন

শিল্প পরিবেশের জন্য বৈদ্যুতিক উপাদানগুলির প্রয়োজন হয় যা পরিবর্তনশীল লোড এবং চাহিদাপূর্ণ কাজের অবস্থার অধীনে ক্রমাগত কাজ করতে পারে।

Dufew বৈদ্যুতিক এসি লাইন চুল্লী স্থিতিশীল ইন্ডাকট্যান্স কর্মক্ষমতা, নিম্ন তাপমাত্রা বৃদ্ধি, কম ইলেক্ট্রোম্যাগনেটিক কম্পন, এবং নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন অর্জনের জন্য অপ্টিমাইজ করা ইলেক্ট্রোম্যাগনেটিক ডিজাইন এবং নিরোধক প্রযুক্তি গ্রহণ করে।

ইঞ্জিনিয়ারিং ডিজাইন বৈশিষ্ট্য

কম ক্ষতি সিলিকন ইস্পাত কোর নকশা

চুম্বকীয় ক্ষতি কমাতে এবং ক্রমাগত অপারেশন চলাকালীন স্থিতিশীল ইন্ডাকট্যান্স কর্মক্ষমতা বজায় রাখতে চুল্লিটি উচ্চ-মানের কোল্ড রোল্ড সিলিকন ইস্পাত কোর উপকরণ ব্যবহার করে।

এই নকশা প্রদান করে:

- কম শক্তির ক্ষতি এবং উন্নত অপারেটিং দক্ষতা

- ক্রমাগত লোড অবস্থার অধীনে ভাল তাপ কর্মক্ষমতা

- স্থিতিশীল বৈদ্যুতিক বৈশিষ্ট্য

- দীর্ঘমেয়াদী শিল্প অপারেশন জন্য নির্ভরযোগ্য কর্মক্ষমতা

অপ্টিমাইজড উইন্ডিং স্ট্রাকচার

বিভিন্ন বর্তমান প্রয়োজনীয়তার উপর ভিত্তি করে, Dufew ইলেকট্রিক বিভিন্ন শিল্প অ্যাপ্লিকেশনে নির্ভরযোগ্য বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করতে অপ্টিমাইজড উইন্ডিং স্ট্রাকচার প্রদান করে।

ঘুর নকশা বৈশিষ্ট্য:

- বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজনের জন্য তামা বা অ্যালুমিনিয়াম ঘুরানোর বিকল্প

- দাবি অপারেটিং অবস্থার সমর্থন করার জন্য উচ্চ-কারেন্ট কন্ডাক্টর ডিজাইন

- উন্নত তাপ অপচয় কর্মক্ষমতা

- অপারেশন সময় বায়ু তাপমাত্রা বৃদ্ধি হ্রাস

এই অপ্টিমাইজ করা কাঠামো চুল্লীকে স্থিতিশীল এবং দক্ষ অপারেশন বজায় রেখে বিভিন্ন শিল্প বর্তমান প্রয়োজনীয়তা পূরণ করতে দেয়।

ভ্যাকুয়াম ইমপ্রেগনেশন ইনসুলেশন প্রক্রিয়া

ওয়াইন্ডিং অ্যাসেম্বলি ভ্যাকুয়াম ইমপ্রেগনেশন এবং উচ্চ-তাপমাত্রা নিরাময়ের মাধ্যমে প্রক্রিয়া করা হয়, নিরোধক কর্মক্ষমতা উন্নত করে এবং সামগ্রিক যান্ত্রিক শক্তি বৃদ্ধি করে।

প্রক্রিয়া উন্নত হয়:

- নিরাপদ অপারেশন জন্য অন্তরণ শক্তি

- কম্পন অবস্থার অধীনে যান্ত্রিক স্থায়িত্ব

- কম্পন এবং পরিবেশগত প্রভাব প্রতিরোধ

- দীর্ঘমেয়াদী অপারেটিং স্থায়িত্ব

এই উত্পাদন প্রক্রিয়া শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা এবং বর্ধিত সেবা জীবন বজায় রাখতে সাহায্য করে।

নির্বাচন নির্দেশিকা

সঠিক এসি লাইন রিঅ্যাক্টর নির্বাচন করার জন্য ভিএফডি সিস্টেমের সাথে রিঅ্যাক্টরের পরামিতি মিলানো প্রয়োজন।

Dufew ইলেকট্রিক নিম্নলিখিত কারণগুলি মূল্যায়ন করে:

উদ্ধৃতি আগে, গ্রাহকদের প্রদান করা উচিত:

- ভিএফডি রেটেড পাওয়ার

- ইনপুট ভোল্টেজ

- রেট করা বর্তমান

- প্রয়োজনীয় ভোল্টেজ ড্রপ

- ইনস্টলেশন শর্তাবলী

- অপারেটিং পরিবেশ

এসি লাইন চুল্লি বনাম আউটপুট চুল্লি

Dufew ইলেকট্রিক সিস্টেমের প্রয়োজনীয়তা অনুযায়ী ইনপুট এবং আউটপুট চুল্লি উভয় সমাধান প্রদান করে।

নমনীয় কনফিগারেশন বিকল্প

বিভিন্ন শিল্প ব্যবস্থার জন্য বিভিন্ন বৈদ্যুতিক কনফিগারেশন এবং ইনস্টলেশন পদ্ধতি প্রয়োজন। Dufew ইলেকট্রিক অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড চুল্লি সমাধান প্রদান করে, গ্রাহকদের বিভিন্ন শিল্প নিয়ন্ত্রণ ব্যবস্থায় নির্ভরযোগ্য কর্মক্ষমতা এবং বিরামবিহীন একীকরণ অর্জনে সহায়তা করে।

বৈদ্যুতিক প্রয়োজনীয়তা

বিভিন্ন পাওয়ার সিস্টেমের প্রয়োজনীয়তা মেটাতে রেট করা ভোল্টেজ, রেট করা বর্তমান, ভোল্টেজ ড্রপ শতাংশ এবং অপারেটিং ফ্রিকোয়েন্সি সহ মূল বৈদ্যুতিক পরামিতি অনুসারে চুল্লিটি কাস্টমাইজ করা যেতে পারে।

ইনস্টলেশন প্রয়োজনীয়তা

বিভিন্ন ক্যাবিনেট লেআউট এবং ইনস্টলেশন পরিবেশের সাথে খাপ খাইয়ে নিতে, ডুফিউ রিঅ্যাক্টরগুলি ক্যাবিনেট ইনস্টলেশন, স্বতন্ত্র ইনস্টলেশন, উল্লম্ব মাউন্টিং এবং অনুভূমিক মাউন্টিং সহ একাধিক ইনস্টলেশন বিকল্প সমর্থন করে।

উপাদান প্রয়োজনীয়তা

নির্দিষ্ট অ্যাপ্লিকেশন শর্ত এবং বর্তমান প্রয়োজনীয়তা অনুযায়ী, গ্রাহকরা তামা ঘুর বা অ্যালুমিনিয়াম ঘুর সহ উপযুক্ত উইন্ডিং উপকরণ চয়ন করতে পারেন।

নমনীয় কনফিগারেশন বিকল্প এবং কাস্টমাইজড ডিজাইনের সাথে, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন বজায় রেখে Dufew চুল্লিগুলিকে বিভিন্ন শিল্প নিয়ন্ত্রণ ব্যবস্থায় একত্রিত করা যেতে পারে।

সাধারণ অ্যাপ্লিকেশন

Dufew বৈদ্যুতিক এসি লাইন চুল্লি ব্যাপকভাবে শিল্প সিস্টেমে ব্যবহৃত হয় উন্নত VFD পাওয়ার গুণমান এবং বৈদ্যুতিক সুরক্ষা প্রয়োজন।

প্রযুক্তিগত বিশেষ উল্লেখ

মডেল নম্বর বর্ণনা

উদাহরণ: CAL-4312-0250-EISA

পণ্য পরীক্ষা এবং গুণমান যাচাই

প্রসবের আগে, Dufew ইলেকট্রিক নির্ভরযোগ্য অপারেশন নিশ্চিত করতে বৈদ্যুতিক এবং কাঠামোগত পরিদর্শন করে।

পরীক্ষার মধ্যে রয়েছে:

চীনে পেশাদার প্রস্তুতকারক

Dufew Electric পাওয়ার ইলেকট্রনিক্স উপাদান এবং কাস্টমাইজড বৈদ্যুতিক সমাধানে বিশেষজ্ঞ, বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য এসি লাইন রিঅ্যাক্টর প্রদান করে।

ইন্টিগ্রেটেড ম্যানুফ্যাকচারিং ক্ষমতা সহ, ডুফিউ মূল প্রসেসিং এবং কয়েল ম্যানুফ্যাকচারিং থেকে চূড়ান্ত সমাবেশ এবং গুণমান পরিদর্শন পর্যন্ত মূল উত্পাদন প্রক্রিয়াগুলি পরিচালনা করে।

কোর প্রসেসিং

স্থিতিশীল ইলেক্ট্রোম্যাগনেটিক বৈশিষ্ট্যগুলি নিশ্চিত করার জন্য উত্পাদন প্রক্রিয়াটিতে সিলিকন ইস্পাত কাটা, মূল সমাবেশ এবং চৌম্বকীয় কর্মক্ষমতা পরিদর্শন অন্তর্ভুক্ত রয়েছে।

কয়েল ম্যানুফ্যাকচারিং

Dufew পণ্যের নির্ভরযোগ্যতা এবং স্থায়িত্ব উন্নত করতে পেশাদার নিরোধক চিকিত্সা এবং ভ্যাকুয়াম গর্ভধারণ প্রক্রিয়া সহ তামা এবং অ্যালুমিনিয়াম ঘুরানোর বিকল্প সরবরাহ করে।

চূড়ান্ত সমাবেশ

প্রতিটি চুল্লি প্রয়োজনীয় কর্মক্ষমতা মান পূরণ করে তা নিশ্চিত করার জন্য চূড়ান্ত উত্পাদনের মধ্যে রয়েছে টার্মিনাল ইনস্টলেশন, বৈদ্যুতিক পরীক্ষা এবং গুণমান পরিদর্শন।

এই সমন্বিত উত্পাদন ক্ষমতা Dufew ইলেকট্রিককে বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড এসি লাইন রিঅ্যাক্টর এবং কাস্টমাইজড সমাধান উভয়ই প্রদান করতে সক্ষম করে।

সার্টিফিকেশন এবং গুণমানের নিশ্চয়তা

Dufew Electric সুসংগত পণ্য কর্মক্ষমতা এবং পরিষেবা জীবন জুড়ে নির্ভরযোগ্য অপারেশন নিশ্চিত করতে কাঠামোগত মান ব্যবস্থাপনা পদ্ধতি অনুসরণ করে।

উপলব্ধ মানের নথি অন্তর্ভুক্ত:

- ISO কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন

- সিই সার্টিফিকেশন

- পণ্য পরীক্ষার রিপোর্ট

প্রযুক্তিগত নথি এবং পরিদর্শন রেকর্ড গ্রাহক প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে.

প্যাকেজিং এবং ডেলিভারি

এসি লাইন রিঅ্যাক্টরগুলির পরিবহনের সময় আর্দ্রতা, কম্পন এবং যান্ত্রিক প্রভাবের বিরুদ্ধে সুরক্ষা প্রয়োজন।

Dufew ইলেকট্রিক প্রদান করে:

- রপ্তানি-মান প্যাকেজিং

- আর্দ্রতা সুরক্ষা

- চাঙ্গা অভ্যন্তরীণ ফিক্সিং

- পণ্য সনাক্তকরণ লেবেল

চালানের আগে, প্রকৌশলীরা নিশ্চিত করে:

- পণ্যের স্পেসিফিকেশন

- ওজন এবং মাত্রা

- ইনস্টলেশন প্রয়োজনীয়তা

- ডেলিভারির প্রয়োজনীয়তা

ইনস্টলেশন গাইড

ধাপ 1: চুল্লি স্পেসিফিকেশন নিশ্চিত করুন

VFD পাওয়ার রেটিং, ইনপুট ভোল্টেজ, রেট করা বর্তমান, এবং অ্যাপ্লিকেশন সিস্টেমের সাথে সামঞ্জস্যতা নিশ্চিত করতে প্রয়োজনীয় ভোল্টেজ ড্রপ অনুযায়ী উপযুক্ত চুল্লি নির্বাচন করুন।

ধাপ 2: পণ্যের অবস্থা পরিদর্শন করুন

ইনস্টলেশনের আগে, চুল্লিটি অপারেশনের জন্য প্রস্তুত কিনা তা নিশ্চিত করতে মূল অবস্থা, ঘুরার চেহারা এবং টার্মিনাল সংযোগ সহ পণ্যের অবস্থা সাবধানে পরীক্ষা করুন।

ধাপ 3: চুল্লি ইনস্টল করুন

মানক সংযোগ পদ্ধতি হল:

পাওয়ার সাপ্লাই → এসি লাইন রিঅ্যাক্টর → ভিএফডি ইনপুট

চুল্লিটি একটি ভাল বায়ুচলাচল এলাকায় ইনস্টল করা উচিত যাতে তাপ অপচয় এবং ভবিষ্যতে রক্ষণাবেক্ষণের জন্য পর্যাপ্ত জায়গা থাকে।

ধাপ 4: বৈদ্যুতিক সংযোগ

বৈদ্যুতিক সংযোগের সময়, নিরাপদ এবং নির্ভরযোগ্য অপারেশন বজায় রাখতে সঠিক তারের, নিরাপদ টার্মিনাল সংযোগ এবং সঠিক গ্রাউন্ডিং নিশ্চিত করুন।

ধাপ 5: অপারেশন পরীক্ষা

ইনস্টলেশনের পরে, অপারেটিং শব্দ পরীক্ষা করে, তাপমাত্রা বৃদ্ধি পর্যবেক্ষণ করে এবং সামগ্রিক সিস্টেমের কার্যকারিতা যাচাই করে একটি অপারেশন পরীক্ষা করুন।

FAQ

1. একটি AC লাইন চুল্লি কি জন্য ব্যবহৃত হয়?

একটি এসি লাইন রিঅ্যাক্টর একটি ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (VFD) এর ইনপুট সাইডে ইনস্টল করা হয় যাতে সুরেলা বিকৃতি কমানো যায়, কারেন্ট সার্জ সীমিত করা যায়, বিদ্যুতের গুণমান উন্নত করা যায় এবং বৈদ্যুতিক চাপ থেকে বৈদ্যুতিন সংকেতের মেরু বদল উপাদানগুলিকে রক্ষা করা যায়।

2. প্রতিটি VFD-এর জন্য কি এই চুল্লির প্রয়োজন হয়?

প্রতিটি ভিএফডি অ্যাপ্লিকেশনের জন্য একটি ইনপুট চুল্লি প্রয়োজন হয় না। এটি সুরেলা সমস্যা, অস্থির বিদ্যুৎ সরবরাহ, ঘন ঘন বর্তমান ওঠানামা, একাধিক বৈদ্যুতিন সংকেতের মেরু বদল অপারেশন, বা সংবেদনশীল বৈদ্যুতিক সরঞ্জাম সহ সিস্টেমের জন্য সুপারিশ করা হয়।

3. আমি কিভাবে সঠিক ভোল্টেজ ড্রপ নির্বাচন করব?

উপযুক্ত ভোল্টেজ ড্রপ সিস্টেম পাওয়ার মানের প্রয়োজনীয়তা, সুরেলা অবস্থা, ইনপুট বৈশিষ্ট্য এবং অপারেটিং পরিবেশের উপর নির্ভর করে। Dufew Electric অ্যাপ্লিকেশন পরামিতি মূল্যায়ন করে এবং একটি উপযুক্ত কনফিগারেশন সুপারিশ করে।

4. এই পণ্য বৈদ্যুতিন সংকেতের মেরু বদল নির্ভরযোগ্যতা উন্নত করতে পারেন?

হ্যাঁ। VFD ইনপুট সাইডে বর্তমান প্রভাব এবং বৈদ্যুতিক চাপ কমিয়ে, এটি সিস্টেমের স্থিতিশীলতা উন্নত করতে এবং বৈদ্যুতিন সংকেতের মেরু বদল উপাদানগুলির পরিষেবা জীবন প্রসারিত করতে সহায়তা করে।

5. Dufew ইলেকট্রিক কাস্টমাইজড সমাধান প্রদান করতে পারেন?

হ্যাঁ। Dufew ইলেকট্রিক ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি, ইনস্টলেশন কাঠামো, ঘুর উপাদান, এবং অন্যান্য প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড সমাধান প্রদান করে।

6. উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

গ্রাহকদের প্রদান করা উচিত:

- ভিএফডি পাওয়ার রেটিং

- ইনপুট ভোল্টেজ

- রেট করা বর্তমান

- প্রয়োজনীয় ভোল্টেজ ড্রপ

- ইনস্টলেশন পরিবেশ

- অপারেটিং শর্তাবলী

আপনার কাস্টমাইজড এসি লাইন রিঅ্যাক্টর সলিউশনের জন্য অনুরোধ করুন

Dufew Electric শিল্প গ্রাহকদের জন্য কাস্টমাইজড এসি লাইন রিঅ্যাক্টর সমাধান প্রদান করে যার জন্য উন্নত VFD সুরক্ষা, সুরেলা নিয়ন্ত্রণ এবং পাওয়ার কোয়ালিটি ম্যানেজমেন্ট প্রয়োজন।

পেশাদার উত্পাদন ক্ষমতা, প্রকৌশল সহায়তা এবং সম্পূর্ণ পরীক্ষার পদ্ধতি সহ, Dufew Electric গ্রাহকদের শিল্প ড্রাইভ সিস্টেমের জন্য নির্ভরযোগ্য সমাধান বিকাশে সহায়তা করে।

আপনার ভিএফডি প্যারামিটার এবং আবেদনের প্রয়োজনীয়তা Dufew ইলেকট্রিকে পাঠান, এবং আমাদের প্রকৌশলীরা আপনার অপারেটিং অবস্থার উপর ভিত্তি করে একটি উপযুক্ত কনফিগারেশন সুপারিশ করবে।
