লোড চুল্লি

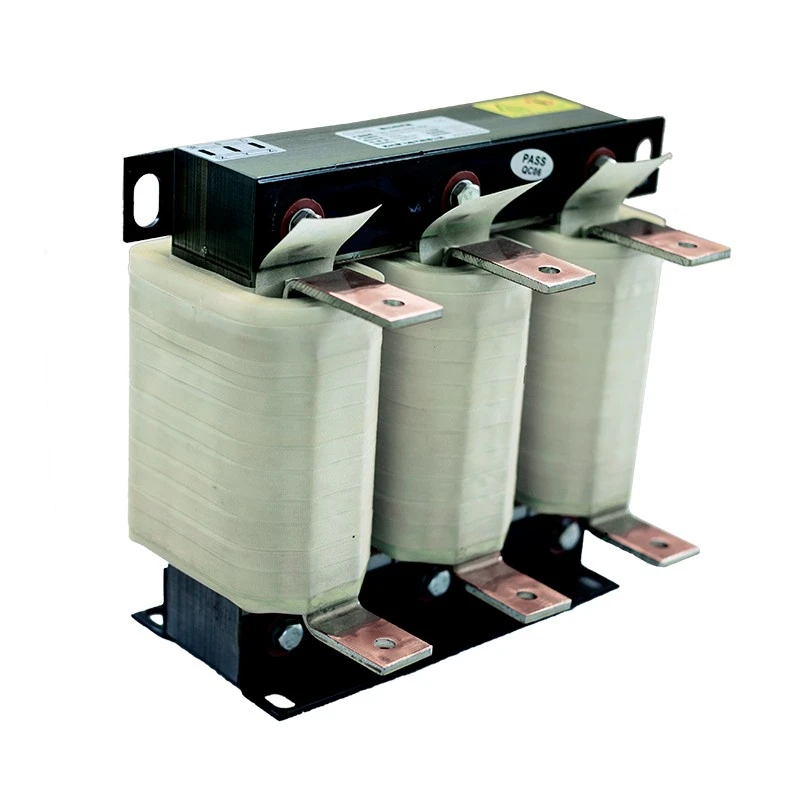

Dufew ইলেকট্রিক লোড রিঅ্যাক্টর VFD আউটপুট টার্মিনাল (U/V/W) এবং মোটর লোডের মধ্যে সিরিজে লোড-সাইড স্থায়িত্ব উন্নত করতে এবং দীর্ঘ-দূরত্বের মোটর ড্রাইভ সিস্টেমে নির্ভরযোগ্য অপারেশন বজায় রাখতে ইনস্টল করা হয়েছে।

পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ অ্যাপ্লিকেশনগুলিতে, বৈদ্যুতিন সংকেতের মেরু বদল পাওয়ার ডিভাইসগুলি দ্বারা উত্পন্ন উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং সংকেতগুলি মোটর তারের মধ্য দিয়ে যায়। যখন তারের দূরত্ব বৃদ্ধি পায়, বিতরণ করা ক্যাপাসিট্যান্স অতিরিক্ত চার্জিং কারেন্ট, কারেন্ট ওঠানামা এবং অস্থির সিস্টেম কর্মক্ষমতা সৃষ্টি করতে পারে।

আউটপুট সার্কিটে উপযুক্ত প্রতিবন্ধকতা যোগ করে, চুল্লি তারের বৈশিষ্ট্যের প্রভাব কমাতে সাহায্য করে, মসৃণ বর্তমান বৈচিত্র্য, এবং VFD-চালিত মোটর সিস্টেমের নির্ভরযোগ্যতা উন্নত করে।

কম ক্ষতির কোল্ড রোলড সিলিকন স্টিল কোর, ক্লাস এফ নিরোধক উপকরণ, ভ্যাকুয়াম ইমপ্রেগনেশন টেকনোলজি এবং অপ্টিমাইজড উইন্ডিং স্ট্রাকচার দিয়ে তৈরি, Dufew লোড রিঅ্যাক্টর স্থিতিশীল ইন্ডাকট্যান্স পারফরম্যান্স, চমৎকার তাপ নির্ভরযোগ্যতা এবং চাহিদার শিল্প অবস্থার অধীনে দীর্ঘ পরিষেবা জীবন প্রদান করে। উচ্চ-বর্তমান মডেলগুলি তাপ অপচয় উন্নত করতে এবং তাপমাত্রা বৃদ্ধি কমাতে কমপ্যাক্ট ফয়েল উইন্ডিং কাঠামো গ্রহণ করতে পারে।

কেন VFD সিস্টেমে একটি লোড চুল্লি ব্যবহার?

দূর-দূরত্বের মোটর ইনস্টলেশন এবং পরিবর্তনশীল শিল্প লোড বৈদ্যুতিক চ্যালেঞ্জ তৈরি করতে পারে, যার মধ্যে রয়েছে:

- বর্ধিত তারের বিতরণ ক্যাপাসিট্যান্স প্রভাব

- অতিরিক্ত ক্যাপাসিটিভ চার্জিং কারেন্ট

- অপারেশন চলাকালীন বর্তমান ওঠানামা

- বৈদ্যুতিন সংকেতের মেরু বদল ওভার-কারেন্ট সুরক্ষা ট্রিপ

- মোটর ড্রাইভ স্থায়িত্ব হ্রাস

- নিয়ন্ত্রণ ব্যবস্থায় ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ

একটি সঠিকভাবে নির্বাচিত লোড চুল্লি লোড-সাইড বৈদ্যুতিক বৈশিষ্ট্যগুলিকে অপ্টিমাইজ করতে, সিস্টেমের স্থিতিশীলতা উন্নত করতে এবং শিল্প অ্যাপ্লিকেশনগুলিতে অপ্রত্যাশিত ডাউনটাইম কমাতে সহায়তা করে।

মূল সুবিধা

1. দীর্ঘ তারের অ্যাপ্লিকেশনের জন্য উন্নত কর্মক্ষমতা

যখন মোটর VFD ক্যাবিনেট থেকে অনেক দূরে ইনস্টল করা হয়, তখন তারের বৈশিষ্ট্য বৈদ্যুতিক কর্মক্ষমতা প্রভাবিত করতে পারে এবং ড্রাইভ সিস্টেমে চাপ বাড়াতে পারে। Dufew লোড রিঅ্যাক্টর বিতরণ করা তারের ক্যাপাসিট্যান্সের প্রভাব কমাতে সাহায্য করে এবং ক্যাপাসিটিভ চার্জিং কারেন্ট সীমিত করে, আরও স্থিতিশীল দীর্ঘ-দূরত্বের ট্রান্সমিশন এবং দূরবর্তীভাবে ইনস্টল করা মোটরগুলির নির্ভরযোগ্য অপারেশনকে সমর্থন করে।

2. উন্নত লোড-সাইড বর্তমান স্থায়িত্ব

শিল্প সরঞ্জামগুলি প্রায়শই পরিবর্তনশীল লোড এবং ঘন ঘন ত্বরণ বা হ্রাসের সাথে কাজ করে। অপ্টিমাইজড চুল্লি নকশা মসৃণ বর্তমান ওঠানামা করতে এবং আরও সামঞ্জস্যপূর্ণ মোটর অপারেশন বজায় রাখতে, অস্বাভাবিক অপারেটিং অবস্থা হ্রাস করতে এবং গতিশীল লোডের অধীনে স্থিতিশীল কর্মক্ষমতা সমর্থন করে।

3. হারমোনিক হস্তক্ষেপ এবং বৈদ্যুতিক শব্দ হ্রাস

ভিএফডি অপারেশন চলাকালীন উত্পন্ন উচ্চ-ফ্রিকোয়েন্সি ব্যাঘাত মোটরগুলির পাশাপাশি কাছাকাছি নিয়ন্ত্রণ এবং অটোমেশন সরঞ্জামগুলিকে প্রভাবিত করতে পারে। লোড-সাইড ফিল্টারিং প্রভাব উচ্চ-ফ্রিকোয়েন্সি হারমোনিক উপাদান এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে সাহায্য করে, পাশাপাশি মোটর অপারেটিং শব্দ এবং কম্পন কমাতেও অবদান রাখে।

4. শিল্প-গ্রেড বৈদ্যুতিক নির্ভরযোগ্যতা

এটি একটি লো-লস কোল্ড রোল্ড সিলিকন স্টিল কোর, ক্লাস এফ ইনসুলেশন সিস্টেম, ভ্যাকুয়াম ইমপ্রেগনেশন এবং উচ্চ-তাপমাত্রা নিরাময় ব্যবহার করে। তামা বা অ্যালুমিনিয়াম ঘুর বিকল্প অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী উপলব্ধ. এই সংমিশ্রণটি দীর্ঘমেয়াদী শিল্প অপারেশনের জন্য স্থিতিশীল আবেশ, নিয়ন্ত্রিত কম্পন এবং নির্ভরযোগ্য তাপ কর্মক্ষমতা প্রদান করে।

কাঠামোগত নকশা বৈশিষ্ট্য

অপ্টিমাইজড ম্যাগনেটিক সার্কিট ডিজাইন

তিন-ফেজ প্রতিসম মূল কাঠামো সুষম চৌম্বক কর্মক্ষমতা এবং স্থিতিশীল আবেশ বৈশিষ্ট্য প্রদান করে যখন চৌম্বকীয় ক্ষতি কমাতে সাহায্য করে। এই অপ্টিমাইজ করা ব্যবস্থা ক্রমাগত ব্যবহারের সময় সামঞ্জস্যপূর্ণ বৈদ্যুতিক কর্মক্ষমতা এবং নির্ভরযোগ্য অপারেশন সমর্থন করে।

নমনীয় ইনস্টলেশন কনফিগারেশন

IP00 ওপেন স্ট্রাকচার, IP20 প্রতিরক্ষামূলক ঘের, উল্লম্ব ইনস্টলেশন এবং অনুভূমিক ইনস্টলেশন সহ বিভিন্ন ক্যাবিনেট এবং সরঞ্জাম বিন্যাস মিটমাট করার জন্য বিভিন্ন ইনস্টলেশন কনফিগারেশন উপলব্ধ। কাস্টমাইজড মাত্রা উপলব্ধ ক্যাবিনেটের স্থান, সরঞ্জাম কাঠামো, এবং নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে।

সাধারণ অ্যাপ্লিকেশন

Dufew লোড চুল্লি সমাধান ব্যাপকভাবে ব্যবহৃত হয়:

প্রস্তাবিত আবেদন শর্তাবলী

কিভাবে ডান লোড চুল্লি নির্বাচন?

সঠিক নির্বাচনের জন্য VFD প্যারামিটার, তারের অবস্থা এবং মোটর লোডের প্রয়োজনীয়তা বিবেচনা করা উচিত। এই কারণগুলি উপযুক্ত বৈদ্যুতিক বৈশিষ্ট্য এবং চুল্লি কনফিগারেশন নির্ধারণ করতে সাহায্য করে।

ভিএফডি পরামিতি

রেট করা ভোল্টেজ, আউটপুট কারেন্ট, মোটর পাওয়ার এবং অপারেটিং ফ্রিকোয়েন্সি বিবেচনা করুন। স্থিতিশীল অপারেশন নিশ্চিত করতে এই পরামিতিগুলি VFD এবং মোটর সিস্টেমের সাথে মেলে।

তারের শর্তাবলী

তারের দৈর্ঘ্য এবং প্রকার গুরুত্বপূর্ণ, বিশেষ করে VFD থেকে দূরে ইনস্টল করা মোটরগুলির জন্য। চুল্লি নির্বাচন করার সময় ইনস্টলেশন পরিবেশ এবং বিতরণ ক্যাপাসিট্যান্স বিবেচনা করা উচিত।

মোটর লোড প্রয়োজনীয়তা

অপারেটিং অবস্থা, লোড বৈচিত্র, ক্রমাগত অপারেশন প্রয়োজনীয়তা, এবং প্রয়োজনীয় সুরক্ষা স্তর মূল্যায়ন করা উচিত। ঘন ঘন ত্বরণ, হ্রাস, বা পরিবর্তনশীল লোডের জন্য আরও শক্তিশালী কনফিগারেশনের প্রয়োজন হতে পারে।

Dufew অ্যাপ্লিকেশন শর্তাবলী, ইনস্টলেশন প্রয়োজনীয়তা, বৈদ্যুতিক পরামিতি, এবং গ্রাহকের নির্দিষ্টকরণের উপর ভিত্তি করে কাস্টমাইজড চুল্লি ডিজাইন প্রদান করে।

মডেল নম্বর ব্যাখ্যা

উদাহরণ: CAL-4321-0250-EISA

প্রযুক্তিগত বিশেষ উল্লেখ

উত্পাদন ক্ষমতা এবং গুণমান নিশ্চিত

Dufew Electric চুল্লি, প্রতিরোধক, ব্রেকিং সিস্টেম, ট্রান্সফরমার এবং কাস্টমাইজড পাওয়ার ইলেকট্রনিক্স সমাধানে বিশেষজ্ঞ। এর উৎপাদন প্রক্রিয়া সিলিকন স্টিল কোর প্রসেসিং, নির্ভুলতা উইন্ডিং, ভ্যাকুয়াম ইমপ্রেগনেশন, উচ্চ-তাপমাত্রা নিরাময়, এবং বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা কভার করে।

গুণমান নিয়ন্ত্রণের মধ্যে রয়েছে নিরোধক প্রতিরোধ, ভোল্টেজ সহ্য করা, তাপমাত্রা বৃদ্ধি এবং নির্ভরযোগ্য পণ্যের কার্যকারিতা নিশ্চিত করতে বৈদ্যুতিক কর্মক্ষমতা যাচাইকরণ।

Dufew বিভিন্ন শিল্প প্রয়োজনীয়তার জন্য কাস্টমাইজড বৈদ্যুতিক নকশা, OEM উত্পাদন, প্রযুক্তিগত ডকুমেন্টেশন এবং অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সমর্থন করে।

সার্টিফিকেশন এবং সম্মতি

Dufew পণ্য স্বীকৃত শিল্প প্রয়োজনীয়তা অনুযায়ী নির্মিত হয়, সহ:

- ISO 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম

- সিই কমপ্লায়েন্স

- IEC289

- GB10229

- JB9644

প্যাকেজিং এবং গ্লোবাল ডেলিভারি

Dufew পণ্যের মাত্রা, ওজন এবং পরিবহন প্রয়োজনীয়তা অনুযায়ী পেশাদার রপ্তানি প্যাকেজিং সমাধান প্রদান করে।

প্যাকেজিং অন্তর্ভুক্ত:

- শক-প্রতিরোধী সুরক্ষা

- সমুদ্র পরিবহনের জন্য আর্দ্রতা সুরক্ষা

- রপ্তানি-মান কাঠের কেস

- প্রি-শিপমেন্ট পরিদর্শন রেকর্ড

এই ব্যবস্থাগুলি ইনস্টলেশনের পরে নিরাপদ ডেলিভারি এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

লোড চুল্লি এবং আউটপুট চুল্লি: অ্যাপ্লিকেশন পার্থক্য

FAQ

প্রশ্ন 1: এই পণ্যটি কখন ব্যবহার করা উচিত?

এটি সাধারণত ব্যবহৃত হয় যখন মোটর তারের দূরত্ব দীর্ঘ হয়, তারের বৈশিষ্ট্যগুলি সিস্টেমের কার্যকারিতাকে প্রভাবিত করে, বৈদ্যুতিন সংকেতের মেরু বদল সুরক্ষা ট্রিপ হয়, বা পরিবর্তনশীল লোডের অধীনে উন্নত বৈদ্যুতিক স্থিতিশীলতার প্রয়োজন হয়।

প্রশ্ন 2: এই পণ্য এবং একটি আউটপুট চুল্লি মধ্যে পার্থক্য কি?

উভয়ই VFD আউটপুট সাইডে ইনস্টল করা আছে, কিন্তু তারা বিভিন্ন অ্যাপ্লিকেশন উদ্দেশ্যে পরিবেশন করে। এই পণ্যটি প্রধানত দীর্ঘ তারের অবস্থার অধীনে সিস্টেমের স্থায়িত্ব উন্নত করে, লোড পরিবর্তন করে এবং শিল্প পরিবেশের দাবি রাখে, যখন একটি আউটপুট রিঅ্যাক্টর PWM ভোল্টেজ স্ট্রেস কমাতে এবং মোটর নিরোধক সুরক্ষায় আরও বেশি ফোকাস করে। চূড়ান্ত নির্বাচন তারের দৈর্ঘ্য, মোটর বৈশিষ্ট্য এবং অপারেটিং অবস্থার উপর নির্ভর করে।

প্রশ্ন 3: এটি কি মোটর শব্দ কমাতে সাহায্য করতে পারে?

হ্যাঁ। উচ্চ-ফ্রিকোয়েন্সি ব্যাঘাত কমিয়ে এবং বর্তমান স্থিতিশীলতা উন্নত করে, এটি মোটর অপারেশনের সময় ইলেক্ট্রোম্যাগনেটিক শব্দ এবং কম্পন কমাতে সাহায্য করতে পারে।

প্রশ্ন 4: Dufew স্পেসিফিকেশন কাস্টমাইজ করতে পারেন?

হ্যাঁ। Dufew নির্দিষ্ট শিল্প অ্যাপ্লিকেশন অনুযায়ী ভোল্টেজ, কারেন্ট, ভোল্টেজ ড্রপ, উইন্ডিং উপাদান, ইনস্টলেশন কাঠামো এবং সুরক্ষা প্রয়োজনীয়তা কভার করে কাস্টমাইজড সমাধান সরবরাহ করে।

Dufew ইলেকট্রিক থেকে কাস্টমাইজড লোড চুল্লি সমাধান

Dufew Electric পেশাদার উত্পাদন ক্ষমতা, কাস্টমাইজড ইঞ্জিনিয়ারিং পরিষেবা এবং কঠোর মান নিয়ন্ত্রণ দ্বারা সমর্থিত শিল্প VFD অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য সমাধান প্রদান করে। দীর্ঘ-দূরত্বের মোটর সিস্টেম থেকে ভারী-শুল্ক শিল্প সরঞ্জাম, সমাধানগুলি সিস্টেমের স্থিতিশীলতা উন্নত করতে এবং নির্ভরযোগ্য অপারেশনকে সমর্থন করার জন্য ডিজাইন করা হয়েছে।

কাস্টমাইজড চুল্লি নকশা এবং OEM সহযোগিতার জন্য Dufew ইলেকট্রিক যোগাযোগ করুন.
