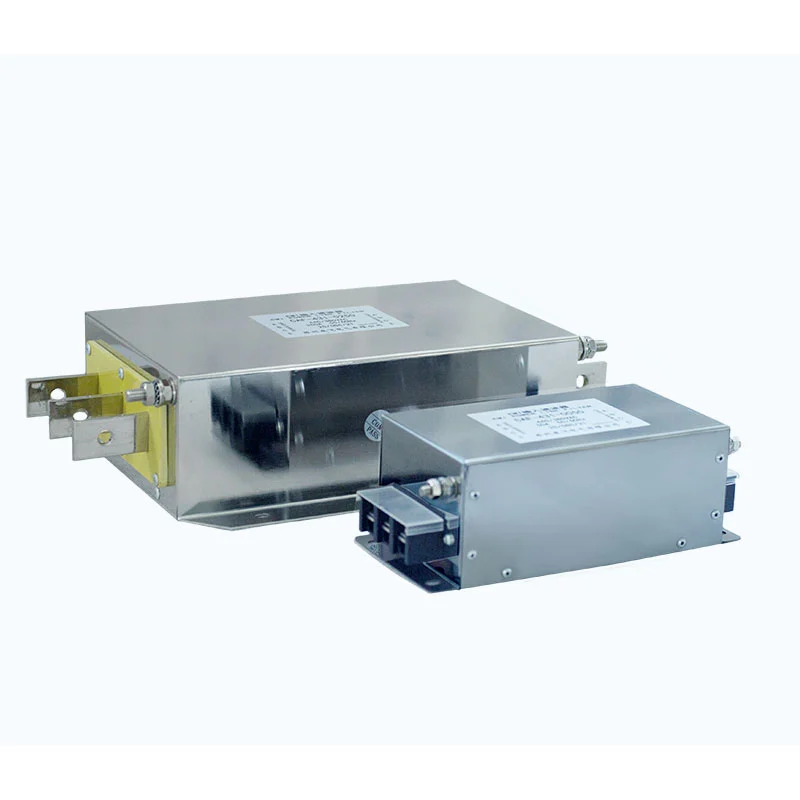

পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ ফিল্টার

একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ ফিল্টার মোটর গতি নিয়ন্ত্রণের সময় উত্পন্ন বৈদ্যুতিক হস্তক্ষেপ নিয়ন্ত্রণ করতে একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের চারপাশে ইনস্টল করা হয়।

একটি সাধারণ সংযোগ হল:

পাওয়ার সাপ্লাই → ইনপুট ফিল্টারিং → ভিএফডি → আউটপুট ফিল্টারিং → মোটর

দুটি বিভাগ ড্রাইভ সিস্টেমের বিভিন্ন অংশ সম্বোধন করে।

ইনপুট ফিল্টারিং নিয়ন্ত্রণ VFD এবং পাওয়ার নেটওয়ার্কের মধ্যে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ পরিচালনা করে।

আউটপুট ফিল্টারিং PWM স্যুইচিং দ্বারা উত্পাদিত উচ্চ-ফ্রিকোয়েন্সি উপাদানগুলিকে তারের মাধ্যমে মোটরে পৌঁছানোর আগে কমিয়ে দেয়।

এই কনফিগারেশনটি এমন অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট যেখানে পাওয়ার-সাইড ইএমআই এবং মোটর-সাইড উচ্চ-ফ্রিকোয়েন্সি প্রভাব উভয়ই বিবেচনা করা প্রয়োজন।

এটি একটি প্রচলিত ইনপুট ইএমআই ফিল্টার থেকে ভিন্ন, যা শুধুমাত্র পাওয়ার সাপ্লাই এবং ড্রাইভের মধ্যে সংযোগ ফিল্টার করে।

ইনপুট-সাইড ইএমআই ফিল্টারিং

একটি VFD-এর অভ্যন্তরে ডিভাইসগুলি স্যুইচ করা উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক উপাদান তৈরি করে যা পাওয়ার সাপ্লাইয়ের মাধ্যমে ভ্রমণ করতে পারে এবং একই বিতরণ ব্যবস্থার অন্যান্য সরঞ্জামগুলিকে প্রভাবিত করতে পারে। ইনপুট বিভাগটি কমন-মোড এবং ডিফারেনশিয়াল-মোড অ্যাটেন্যুয়েশনের জন্য চৌম্বকীয় এবং ক্যাপাসিটিভ উপাদান ব্যবহার করে, যার মধ্যে কমন-মোড চোক, ডিফারেনশিয়াল-মোড ইনডাকটিভ উপাদান, এক্স ক্যাপাসিটর, ওয়াই ক্যাপাসিটর এবং প্রতিরোধক অন্তর্ভুক্ত থাকতে পারে।

ইনপুট বিভাগটি পরিচালিত EMI দমনের উদ্দেশ্যে তৈরি করা হয়েছে এবং নির্দিষ্ট কম-ফ্রিকোয়েন্সি THD প্রয়োজনীয়তা প্রযোজ্য যেখানে একটি উত্সর্গীকৃত হারমোনিক ক্ষতিপূরণ সিস্টেম প্রতিস্থাপন করে না।

আউটপুট-সাইড মোটর ফিল্টারিং

একটি VFD দ্রুত ভোল্টেজ পরিবর্তনের সাথে একটি PWM আউটপুট তরঙ্গরূপ তৈরি করে। দীর্ঘ মোটর তারের সাথে, বিতরণ করা ক্যাপাসিট্যান্স এবং প্রতিবন্ধকতা মোটর টার্মিনালগুলিতে ভোল্টেজ তরঙ্গরূপকে প্রভাবিত করতে পারে। আউটপুট বিভাগ উচ্চ-ফ্রিকোয়েন্সি উপাদানগুলিকে কমিয়ে দেয় এবং মোটর-সাইড ডিভি/ডিটি, প্রতিফলিত-তরঙ্গ প্রভাব, মোটর ওয়াইন্ডিং ইনসুলেশন স্ট্রেস এবং নির্দিষ্ট উচ্চ-ফ্রিকোয়েন্সি মোটর শব্দ কমাতে সাহায্য করতে পারে।

প্রকৃত কর্মক্ষমতা নির্ভর করে ভিএফডি সুইচিং বৈশিষ্ট্য, তারের দৈর্ঘ্য এবং নির্মাণ, মোটর নিরোধক, গ্রাউন্ডিং এবং নির্বাচিত ফিল্টার কনফিগারেশনের উপর।

কখন একটি সমন্বিত ফিল্টার প্রয়োজন?

প্রতিটি VFD ইনস্টলেশনের জন্য ইনপুট এবং আউটপুট ফিল্টারিং উভয়ই প্রয়োজন হয় না।

প্রয়োজনীয় কনফিগারেশন সমস্যার সমাধানের উপর নির্ভর করে।

পণ্য নির্বাচনের সময় এই পার্থক্য গুরুত্বপূর্ণ। একটি VFD উপস্থিত থাকার কারণে ফিল্টারটি ইনস্টল করার পরিবর্তে প্রকৃত বৈদ্যুতিক সমস্যা অনুসারে নির্দিষ্ট করা উচিত।

ইন্টিগ্রেটেড ফিল্টার নির্মাণ

Dufew ইলেকট্রিক একটি সমাবেশের মধ্যে ইনপুট এবং আউটপুট ফিল্টারিং সার্কিট একত্রিত করে।

দুটি বিভাগে পাওয়ার সাপ্লাই, ভিএফডি এবং মোটরের সংযোগের জন্য পৃথক বৈদ্যুতিক পথ এবং টার্মিনাল এলাকা রয়েছে।

ফিল্টারিং নেটওয়ার্ক অন্তর্ভুক্ত করতে পারে:

- কমন-মোড চৌম্বকীয় উপাদান

- ডিফারেনশিয়াল-মোড প্রবর্তক উপাদান

- এক্স ক্যাপাসিটার

- ওয়াই ক্যাপাসিটার

- স্যাঁতসেঁতে প্রতিরোধক

- নির্বাচিত কনফিগারেশনের জন্য প্রয়োজনীয় অন্যান্য উপাদান

ইন্টিগ্রেটেড নির্মাণ দুটি পৃথক ফিল্টার হাউজিং ইনস্টল করার প্রয়োজনীয়তা হ্রাস করে যখন ইনপুট এবং আউটপুট ফিল্টারিং উভয়ই প্রয়োজন হয়।

প্রকৃত অভ্যন্তরীণ বিন্যাস পণ্যের রেটিং এবং কনফিগারেশনের উপর নির্ভর করে।

প্রযুক্তিগত বিশেষ উল্লেখ

* সর্বোচ্চ তারের দৈর্ঘ্য অ্যাপ্লিকেশন-নির্ভর এবং VFD আউটপুট বৈশিষ্ট্য, মোটর, তারের ধরন, গ্রাউন্ডিং বিন্যাস এবং নির্বাচিত ফিল্টার মডেল অনুযায়ী যাচাই করা উচিত।

মডেল আইডেন্টিফিকেশন

একটি সাধারণ Dufew ফিল্টার মডেল হল: CAF-4 3 1-0010

ইন্টিগ্রেটেড ইনপুট/আউটপুট কনফিগারেশনের জন্য, প্রযোজ্য মডেল কোড সংশ্লিষ্ট পণ্য অঙ্কন এবং স্পেসিফিকেশনের বিরুদ্ধে নিশ্চিত করা উচিত।

সাধারণ অ্যাপ্লিকেশন

দ্রষ্টব্য: প্রয়োজনীয় ফিল্টার কনফিগারেশন VFD, মোটর, তারের দৈর্ঘ্য, EMC অবস্থা এবং নির্দিষ্ট হস্তক্ষেপ সমস্যার উপর নির্ভর করে। প্রতিটি VFD অ্যাপ্লিকেশনের জন্য ইনপুট এবং আউটপুট ফিল্টারিং উভয়ই প্রয়োজন হয় না।

নির্বাচন পরামিতি

পণ্য নির্বাচনের জন্য প্রস্তাবিত তথ্য

একটি প্রাথমিক মূল্যায়নের জন্য, গ্রাহকরা প্রদান করতে পারেন:

ভিএফডি মডেল + রেটেড ভোল্টেজ + রেট করা বর্তমান + মোটর পাওয়ার + মোটর তারের দৈর্ঘ্য + তারের ধরন + সুইচিং ফ্রিকোয়েন্সি + পর্যবেক্ষণ হস্তক্ষেপ

শুধুমাত্র মোটর পাওয়ার দ্বারা ফিল্টার নির্দিষ্ট করার চেয়ে ফিল্টার নির্বাচনের জন্য এই তথ্যটি সাধারণত বেশি উপযোগী।

ইনস্টলেশন প্রয়োজনীয়তা

সঠিক ইনস্টলেশন গুরুত্বপূর্ণ কারণ উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ অনুপযুক্ত তারের মাধ্যমে ফিল্টারিং সার্কিটের অংশকে বাইপাস করতে পারে।

ইনপুট এবং আউটপুট সংযোগ

পাওয়ার সাপ্লাই এবং VFD এর মধ্যে ইনপুট বিভাগটি সংযুক্ত করুন।

VFD এবং মোটরের মধ্যে আউটপুট বিভাগটি সংযুক্ত করুন।

ইনপুট এবং আউটপুট টার্মিনাল অবশ্যই পণ্য ওয়্যারিং ডায়াগ্রাম অনুসারে সংযুক্ত থাকতে হবে এবং একে অপরের পরিবর্তন করা উচিত নয়।

তারের বিচ্ছেদ

পাওয়ার-সাইড এবং মোটর-সাইড তারগুলি আলাদাভাবে রুট করা উচিত।

ফিল্টার ইনপুট এবং আউটপুট কন্ডাক্টরের মধ্যে দীর্ঘ সমান্তরাল দৌড় এড়িয়ে চলুন, কারণ ইলেক্ট্রোম্যাগনেটিক কাপলিং ফিল্টারিং কার্যকারিতা কমাতে পারে।

গ্রাউন্ডিং

প্রযোজ্য বৈদ্যুতিক ইনস্টলেশন প্রয়োজনীয়তা এবং VFD প্রস্তুতকারকের EMC নির্দেশাবলী অনুসারে ফিল্টারটি গ্রাউন্ড করা উচিত।

উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপের জন্য, একটি ছোট, কম-প্রতিবন্ধকতা গ্রাউন্ডিং পাথ সাধারণত পছন্দ করা হয়।

মোটর কেবল শিল্ডিং

যেখানে ঢালযুক্ত মোটর তার ব্যবহার করা হয়, সেখানে তারের ঢালটি VFD প্রস্তুতকারকের EMC প্রয়োজনীয়তা অনুযায়ী বন্ধ করা উচিত।

প্রি-অপারেশন চেক

সিস্টেমকে শক্তিশালী করার আগে, যাচাই করুন:

- ফিল্টার ভোল্টেজ এবং বর্তমান রেটিং

- টার্মিনাল সংযোগ

- গ্রাউন্ডিং

- ইনপুট/আউটপুট তারের রাউটিং

- মোটর সংযোগ

- যান্ত্রিক মাউন্টিং

ইনস্টলেশনের পরে, স্বাভাবিক ভিএফডি এবং মোটর অপারেশন যাচাই করুন এবং মূল হস্তক্ষেপের অবস্থা পরীক্ষা করুন।

উত্পাদন এবং মান নিয়ন্ত্রণ

Dufew ইলেকট্রিক প্রতিরোধক, ব্রেকিং সিস্টেম, চুল্লি, ফিল্টার, ট্রান্সফরমার এবং কাস্টমাইজড বৈদ্যুতিক উপাদান সহ পাওয়ার ইলেকট্রনিক্স উপাদান তৈরি করে। পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ ফিল্টার প্রয়োজনীয় বৈদ্যুতিক কনফিগারেশন এবং অ্যাপ্লিকেশন অনুযায়ী উত্পাদিত হয়.

উত্পাদন প্রক্রিয়া সাধারণত উপাদান পরিদর্শন, চৌম্বকীয় উপাদান প্রক্রিয়াকরণ, ঘুর এবং নিরোধক, ফিল্টার সমাবেশ, বৈদ্যুতিক পরীক্ষা, চূড়ান্ত পরিদর্শন, এবং প্যাকেজিং কভার করে। পণ্যের কনফিগারেশনের উপর নির্ভর করে, গুণমান পরীক্ষায় উপাদান স্পেসিফিকেশন, উইন্ডিং, ইনসুলেশন, টার্মিনাল, নিরোধক প্রতিরোধ, অস্তরক শক্তি, বৈদ্যুতিক কর্মক্ষমতা এবং মাত্রা অন্তর্ভুক্ত থাকতে পারে।

প্রোডাক্ট-নির্দিষ্ট অঙ্কন, পরীক্ষার রেকর্ড, এবং প্রযুক্তিগত নথি প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে।

সার্টিফিকেশন এবং গুণমানের নিশ্চয়তা

Dufew Electric এর ISO এবং CE সার্টিফিকেশন রয়েছে যা এর গুণমান ব্যবস্থাপনা এবং পণ্য সম্মতির প্রয়োজনীয়তা সমর্থন করে।

প্রযোজ্য শংসাপত্র এবং প্রযুক্তিগত ডকুমেন্টেশন নির্দিষ্ট পণ্য মডেল এবং গন্তব্য বাজার অনুযায়ী নিশ্চিত করা উচিত।

গুণমান পরিদর্শন বৈদ্যুতিক পরীক্ষা এবং চূড়ান্ত পরিদর্শনের মাধ্যমে উপাদান যাচাইকরণ এবং সমাবেশ থেকে প্রাসঙ্গিক পর্যায়গুলিকে কভার করে।

প্যাকেজিং এবং ডেলিভারি

Dufew Electric ফিল্টার এবং অন্যান্য পাওয়ার ইলেকট্রনিক্স উপাদান OEM, পরিবেশক, সিস্টেম ইন্টিগ্রেটর এবং শিল্প ব্যবহারকারীদের সরবরাহ করে।

পণ্যের মাত্রা, ওজন, পরিমাণ, গন্তব্য এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিং এবং বিতরণ ব্যবস্থা নির্বাচন করা হয়।

উপলব্ধ শিপিং ব্যবস্থা অন্তর্ভুক্ত হতে পারে:

- সমুদ্র মালবাহী

- এয়ার ফ্রেট

- এক্সপ্রেস ডেলিভারি

- গ্রাহক মনোনীত ফরওয়ার্ডার

পণ্য নির্মাণ এবং পরিবহন শর্ত অনুযায়ী প্যাকেজিং নির্বাচন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একটি ইনপুট ফিল্টার এবং একটি আউটপুট ফিল্টার মধ্যে পার্থক্য কি?

পরিচালিত EMI নিয়ন্ত্রণ করতে পাওয়ার সাপ্লাই এবং VFD এর মধ্যে একটি ইনপুট ফিল্টার ইনস্টল করা হয়। উচ্চ-ফ্রিকোয়েন্সি উপাদান, ডিভি/ডিটি, এবং প্রতিফলিত-তরঙ্গ প্রভাব নিয়ন্ত্রণ করতে ভিএফডি এবং মোটরের মধ্যে একটি আউটপুট ফিল্টার ইনস্টল করা হয়।

প্রশ্ন 2: প্রতিটি ভিএফডির কি একটি আউটপুট ফিল্টার প্রয়োজন?

না। প্রয়োজনীয়তা মোটর তারের দৈর্ঘ্য, VFD আউটপুট বৈশিষ্ট্য, মোটর নিরোধক, EMC শর্তাবলী এবং প্রয়োগের প্রয়োজনীয়তার উপর নির্ভর করে।

প্রশ্ন 3: এই ফিল্টারটি কি সার্ভো ড্রাইভের সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ। এটি সার্ভো ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য মূল্যায়ন করা যেতে পারে যেখানে ইনপুট-সাইড ইএমআই বা মোটর-সাইড উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ নিয়ন্ত্রণ করা প্রয়োজন। বৈদ্যুতিক রেটিং অবশ্যই ড্রাইভ সিস্টেমের সাথে মেলে।

Q4: আউটপুট ফিল্টার কি মোটরে ডিভি/ডিটি কমাতে পারে?

হ্যাঁ। আউটপুট বিভাগটি উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং উপাদানগুলিকে হ্রাস করার জন্য ডিজাইন করা হয়েছে এবং মোটর টার্মিনালগুলিতে dv/dt কমাতে পারে। প্রকৃত ফলাফল VFD, ফিল্টার কনফিগারেশন, তারের এবং মোটরের উপর নির্ভর করে।

প্রশ্ন 5: এটি কি দীর্ঘ মোটর তারের সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ। দীর্ঘ মোটর তারগুলি প্রতিফলিত-তরঙ্গ এবং উচ্চ-ফ্রিকোয়েন্সি ভোল্টেজ প্রভাব বাড়াতে পারে, আউটপুট ফিল্টারিংকে আরও প্রাসঙ্গিক করে তোলে। নির্দিষ্ট অ্যাপ্লিকেশনের জন্য অনুমোদিত তারের দৈর্ঘ্য নিশ্চিত করা আবশ্যক।

প্রশ্ন 6: এই ফিল্টারটি কি একটি ডেডিকেটেড হারমোনিক ফিল্টার প্রতিস্থাপন করে?

অগত্যা. এই পণ্যটি প্রাথমিকভাবে VFD সিস্টেমের চারপাশে EMI এবং উচ্চ-ফ্রিকোয়েন্সি ফিল্টারিংয়ের জন্য তৈরি। নির্দিষ্ট পাওয়ার-সিস্টেম হারমোনিক অর্ডার বা THD নিয়ন্ত্রণ করার প্রয়োজন হলে, একটি ডেডিকেটেড হারমোনিক প্রশমন সমাধান মূল্যায়ন করা উচিত।

প্রশ্ন 7: ফিল্টারের কি ইলেকট্রনিক সমন্বয় প্রয়োজন?

ফিল্টারটি নিষ্ক্রিয় হওয়ার কারণে সাধারণত কোন বৈদ্যুতিন সমন্বয়ের প্রয়োজন হয় না। সঠিক মডেল নির্বাচন, ওয়্যারিং, গ্রাউন্ডিং এবং ইনস্টলেশন এখনও প্রয়োজনীয়।

প্রশ্ন 8: নির্বাচনের জন্য কোন তথ্য প্রদান করা উচিত?

VFD মডেল, সরবরাহ ভোল্টেজ, রেট করা বর্তমান, মোটর পাওয়ার, মোটর তারের দৈর্ঘ্য, তারের ধরন, এবং নির্দিষ্ট হস্তক্ষেপ বা মোটর-সাইড সমস্যা উপযুক্ত কনফিগারেশন নির্বাচন করার জন্য দরকারী।

চীনে পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ ফিল্টার প্রস্তুতকারক

Dufew Electric VFD, সার্ভো ড্রাইভ, মোটর কন্ট্রোল সিস্টেম এবং শিল্প অটোমেশন সরঞ্জামগুলির জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ ফিল্টার তৈরি করে।

ইন্টিগ্রেটেড কনফিগারেশন একটি সমাবেশের মধ্যে ইনপুট-সাইড ইএমআই ফিল্টারিং এবং আউটপুট-সাইড মোটর ফিল্টারিং প্রদান করে। নির্বাচন ড্রাইভ রেটিং, মোটর বৈশিষ্ট্য, তারের দৈর্ঘ্য, EMC শর্ত এবং ইনস্টলেশন প্রয়োজনীয়তার উপর ভিত্তি করে করা যেতে পারে।

পণ্য মূল্যায়নের জন্য, VFD মডেল, মোটর পাওয়ার, রেট করা বর্তমান, মোটর তারের দৈর্ঘ্য, তারের ধরন এবং সরবরাহ ভোল্টেজ প্রদান করুন।
