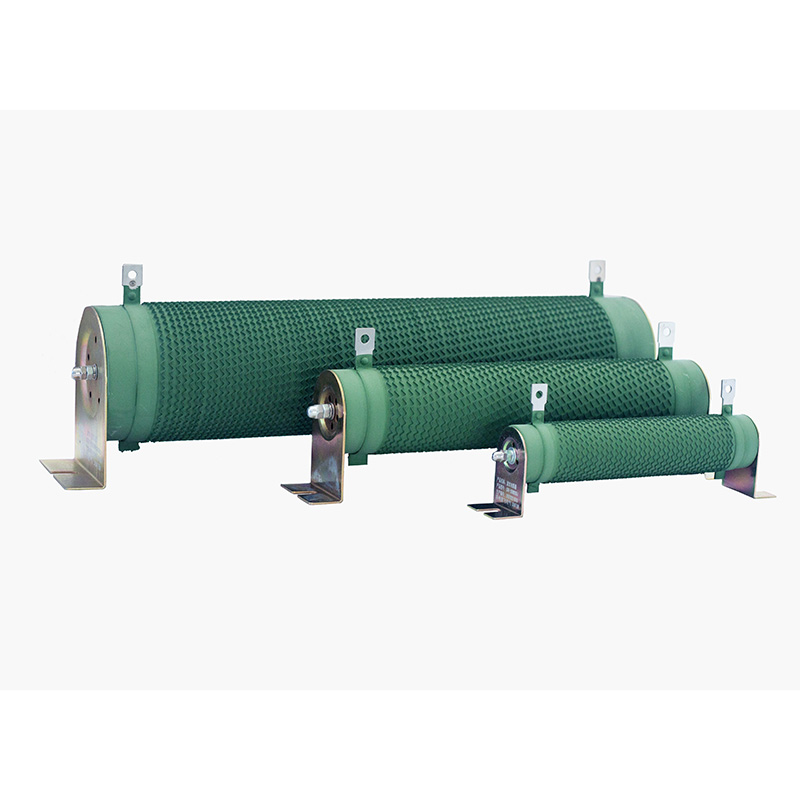

ঢেউতোলা প্রতিরোধক

DUFEW CRR সিরিজের ঢেউতোলা প্রতিরোধকগুলি VFD ব্রেকিং সিস্টেম, পাওয়ার ইলেকট্রনিক্স লোড টেস্টিং, ডায়নামিক ব্রেকিং এবং সার্কিট সুরক্ষা সহ শিল্প অ্যাপ্লিকেশনের চাহিদার জন্য ডিজাইন করা হয়েছে। উচ্চ শক্তি ক্ষমতা, চমৎকার তাপ অপচয়, এবং দীর্ঘ সেবা জীবনের সঙ্গে, তারা কঠোর অপারেটিং পরিবেশে স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

প্রতিরোধক উপাদানটি উচ্চ-মানের নিকেল-ক্রোমিয়াম (Ni-Cr) বা ধ্রুবক খাদ ফিতা থেকে তৈরি করা হয়, স্বয়ংক্রিয় সরঞ্জাম দ্বারা একটি ঢেউতোলা প্রোফাইলে স্পষ্টতা-ক্ষত এবং একটি উচ্চ-ফ্রিকোয়েন্সি ফাঁপা সিরামিক কোরে প্রান্ত-মাউন্ট করা হয়। কম্পন প্রতিরোধের এবং যান্ত্রিক স্থিতিশীলতা উন্নত করতে এটি স্টেইনলেস স্টিলের ক্ল্যাম্পের সাথে নিরাপদে স্থির করা হয়েছে, যখন ভারী-শুল্ক স্টেইনলেস স্টীল টার্মিনালগুলি চমৎকার জারা প্রতিরোধ এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ প্রদান করে।

বর্ধিত স্থায়িত্বের জন্য, প্রতিরোধক পৃষ্ঠটি একটি পরিবেশ বান্ধব UL94V-2 শিখা-প্রতিরোধী অন্তরক আবরণ দিয়ে লেপা হয় যা ধোঁয়া-মুক্ত, অ-বিষাক্ত, অক্সিডেশন-প্রতিরোধী এবং আর্দ্রতা এবং বার্ধক্যের জন্য অত্যন্ত প্রতিরোধী। GB-5792 মান অনুসারে তৈরি, পণ্যগুলি অনুভূমিক এবং উল্লম্ব উভয় ইনস্টলেশন সমর্থন করে, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট বা স্বতন্ত্র প্রতিরোধক সমাবেশগুলিতে নমনীয় একীকরণের অনুমতি দেয়।

পাওয়ার ডিরেটিং কার্ভ

মডেল উপাধি

উদাহরণ মডেল: CRR 2500W 54.4R J

মৌলিক পরামিতি

উপাদান এবং কাঠামোগত বৈশিষ্ট্য

1: অন্তরক কোর: একটি উচ্চ-ফ্রিকোয়েন্সি ফাঁপা সিরামিক টিউব ব্যবহার করে যা চমৎকার উচ্চ-তাপমাত্রা প্রতিরোধ, কাঠামোগত অনমনীয়তা এবং শক প্রতিরোধের প্রস্তাব করে, উচ্চ-তাপমাত্রা অপারেটিং অবস্থার অধীনে প্রতিরোধক উপাদানের স্থায়িত্ব নিশ্চিত করে।
2: প্রতিরোধের উপাদান: উচ্চ-মানের নিকেল-ক্রোমিয়াম বা ধ্রুবক খাদ ফিতা নিযুক্ত করে, একটি নিম্ন তাপমাত্রা সহগ এবং উচ্চ ওভারলোড ক্ষমতা দ্বারা চিহ্নিত করা হয়। ঢেউতোলা প্রান্ত-ক্ষত নকশা তাপ অপচয়ের পৃষ্ঠের ক্ষেত্রফলকে সর্বাধিক করে যখন আবেশ কমিয়ে দেয়।
3: মাউন্টিং এবং টার্মিনাল: স্টেইনলেস স্টিলের ক্ল্যাম্পগুলি স্থানচ্যুতি বা ঢিলা হওয়া রোধ করতে প্রতিরোধের ফিতা সুরক্ষিত করে; টার্মিনালগুলি স্টেইনলেস স্টীল দিয়ে তৈরি এবং পুরু নির্মাণ এবং পৃষ্ঠের চিকিত্সা, জারা প্রতিরোধ, মরিচা প্রতিরোধ এবং সংযোগের সহজতা নিশ্চিত করে।
4: পৃষ্ঠ আবরণ: শক্তিশালী আনুগত্য এবং একটি UL94V-2 শিখা-প্রতিরোধী রেটিং সহ একটি পরিবেশ-বান্ধব সবুজ অন্তরক আবরণ বৈশিষ্ট্যযুক্ত। এটি জারা-প্রতিরোধী, ধোঁয়া-মুক্ত, অ-বিষাক্ত, এবং গন্ধহীন, কার্যকরভাবে অক্সিডেশন থেকে প্রতিরোধের ফিতাকে রক্ষা করে এবং পরিষেবা জীবনকে প্রসারিত করে।
5: সামগ্রিক কাঠামো: পাওয়ার রেটিং 50W থেকে 10KW পর্যন্ত, 0.01Ω থেকে 1KΩ পর্যন্ত প্রতিরোধের মান এবং 1200V পর্যন্ত অপারেটিং ভোল্টেজ সহ; ঢেউতোলা প্রান্ত-ক্ষত ফিতা কাঠামো উচ্চ নির্ভুলতার সাথে কম আবেশকে একত্রিত করে।

পণ্যের সুবিধা

● ঢেউতোলা প্রান্ত-ক্ষত কাঠামো বড় তাপ অপচয় এলাকা এবং চমৎকার তাপ স্থিতিশীলতা প্রদান করে
●উচ্চ- ফ্রিকোয়েন্সি ফাঁপা সিরামিক কোর; উচ্চ-তাপমাত্রা প্রতিরোধী, শক্তিশালী এবং শক-প্রতিরোধী
●উচ্চ মানের খাদ প্রতিরোধের তারের; নিম্ন তাপমাত্রা সহগ (≤300 ppm/°C) এবং উচ্চ নির্ভুলতা
●শক্তিশালী স্বল্পমেয়াদী ওভারলোড ক্ষমতা; দৃশ্যমান ক্ষতি ছাড়াই 5 সেকেন্ডের জন্য 10x রেটেড পাওয়ার সহ্য করে
●স্টেইনলেস স্টীল টার্মিনাল; জারা-প্রতিরোধী, মরিচা-প্রমাণ, এবং নির্ভরযোগ্য সংযোগ
● পরিবেশ বান্ধব আবরণ; শিখা-প্রতিরোধী এবং জারা-প্রতিরোধী; ধোঁয়া-মুক্ত, অ-বিষাক্ত, এবং গন্ধহীন
●কঠোর কর্মক্ষমতা বৈধতা; ভোল্টেজ, স্যাঁতসেঁতে তাপ এবং তাপীয় শক সহ্য করার জন্য মানগুলির সাথে সম্পূর্ণরূপে অনুগত
●GB-5792 মানগুলির সাথে সঙ্গতিপূর্ণ; নির্ভরযোগ্য গুণমান

অ্যাপ্লিকেশন

পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের জন্য ব্রেকিং প্রতিরোধক (VFDs); সার্ভো ড্রাইভের জন্য প্রতিরক্ষামূলক প্রতিরোধক; পাওয়ার ইলেকট্রনিক্স পরীক্ষার জন্য প্রতিরোধী লোড; পাওয়ার সাপ্লাই সার্কিটের জন্য নমুনা প্রতিরোধক; মোটর ড্রাইভের জন্য বর্তমান-সীমাবদ্ধ প্রতিরোধক; শুরু প্রতিরোধক; সার্কিট সুরক্ষা প্রতিরোধক। লিফ্ট, পোর্ট মেশিনারি, রোলিং মিল, ক্রেন, উইঞ্চ, ইনজেকশন ছাঁচনির্মাণ মেশিন, তারের অঙ্কন মেশিন, সেন্ট্রিফিউজ, টেক্সটাইল যন্ত্রপাতি, মুদ্রণ এবং রঞ্জনবিদ্যার সরঞ্জাম, স্ট্যাকার-রিক্লেমার, কাগজ তৈরির যন্ত্রপাতি, স্টেজ সরঞ্জাম এবং টেস্টিং সিস্টেমের মতো শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

কর্মক্ষমতা বৈশিষ্ট্য

চালান

ঢেউতোলা প্রতিরোধক বনাম প্রচলিত কার্বন ফিল্ম / মেটাল ফিল্ম প্রতিরোধক

FAQ

প্রশ্ন 1: আমি কীভাবে উপযুক্ত পাওয়ার রেটিং সহ একটি প্রতিরোধক নির্বাচন করব?
উত্তর: সার্কিটে প্রকৃত শক্তি খরচের 1.5 থেকে 2 গুণ রেটযুক্ত একটি প্রতিরোধক নির্বাচন করুন। এছাড়াও, পরিবেষ্টিত তাপমাত্রার কারণে পাওয়ার ডিরেটিং বিবেচনা করুন; উচ্চ-তাপমাত্রার পরিবেশের জন্য একটি উচ্চ শক্তি রেটিং প্রয়োজন।

প্রশ্ন 2: প্রতিরোধকের পৃষ্ঠের তাপমাত্রা খুব বেশি হওয়া কি স্বাভাবিক?
উত্তর: DUFEW ঢেউতোলা প্রতিরোধকগুলি অপারেশন চলাকালীন বৈদ্যুতিক শক্তিকে তাপে রূপান্তর করে, তাই উচ্চ পৃষ্ঠের তাপমাত্রা স্বাভাবিক। নিশ্চিত করুন যে ইনস্টলেশনের স্থানটি ভালভাবে বায়ুচলাচল এবং দাহ্য পদার্থ মুক্ত। যদি তাপমাত্রা অস্বাভাবিকভাবে বেশি হয়, ওভারলোড বা একটি আন্ডারসাইজ পাওয়ার রেটিং নির্বাচন পরীক্ষা করুন।

প্রশ্ন 3: প্রতিরোধকের জন্য প্রস্তাবিত ইনস্টলেশন পদ্ধতি কি?
একটি: পণ্য অনুভূমিক বা উল্লম্ব ইনস্টলেশন সমর্থন করে; প্রাকৃতিক পরিচলন শীতল করার জন্য অনুভূমিক মাউন্টিং পছন্দ করা হয়। প্রতিরোধকের বডির চারপাশে পর্যাপ্ত ক্লিয়ারেন্স নিশ্চিত করুন (সাধারণত রোধের ব্যাস অন্তত) এবং এটিকে ক্যাবিনেটের দেয়াল বা অন্যান্য তাপ উৎপন্নকারী উপাদানগুলির সাথে ফ্লাশ করা এড়িয়ে চলুন। একাধিক প্রতিরোধক পাশাপাশি ইনস্টল করা থাকলে, তাদের মধ্যে ব্যবধান কমপক্ষে 50 মিমি হওয়া উচিত।

প্রশ্ন 4: CRR সিরিজের প্রতিরোধ সহনশীলতা গ্রেডগুলি কী কী এবং আমি কীভাবে বেছে নেব?
A: DUFEW CRR সিরিজ তিনটি সহনশীলতা গ্রেড অফার করে: ক্লাস K (±10%), ক্লাস J (±5%), এবং ক্লাস H (±3%)। ক্লাস J (±5%) সাধারণত শিল্প ব্রেকিং এবং লোড অ্যাপ্লিকেশনের জন্য যথেষ্ট; নির্ভুলতা পরিমাপ বা স্যাম্পলিং সার্কিটের জন্য, উচ্চ নির্ভুলতার জন্য ক্লাস H (±3%) সুপারিশ করা হয়।
