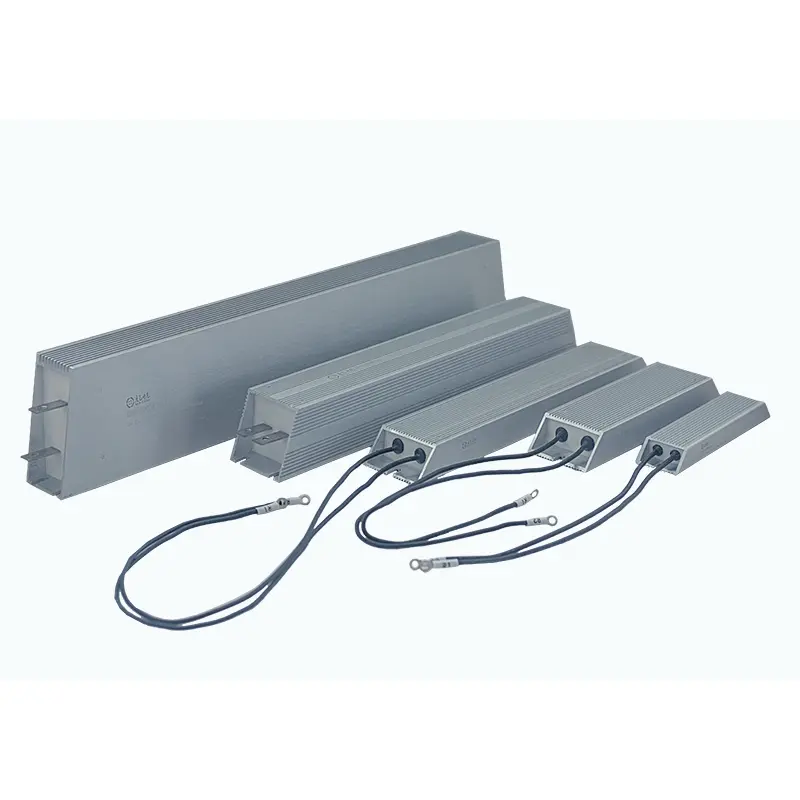

নন-ইন্ডাকটিভ অ্যালুমিনিয়াম ক্ল্যাড রেজিস্টর

DUFE নন-ইন্ডাকটিভ অ্যালুমিনিয়াম ক্ল্যাড রেসিস্টর বিশেষভাবে হাই-স্পিড সুইচিং সার্কিট, পালস পাওয়ার সিস্টেম, ইনভার্টার অ্যাপ্লিকেশন এবং নির্ভুল ইলেকট্রনিক সরঞ্জামের জন্য ডিজাইন করা হয়েছে যেখানে প্রচলিত ওয়্যারওয়াউন্ড প্রতিরোধকগুলি পরজীবী ইন্ডাকট্যান্স প্রভাবে ভুগতে পারে।

স্ট্যান্ডার্ড পাওয়ার রেজিস্টরগুলির বিপরীতে যা দ্রুত বর্তমান পরিবর্তনের সময় অতিরিক্ত প্রবর্তক প্রতিক্রিয়া তৈরি করে, DUFEW চৌম্বক ক্ষেত্রের সংযোগকে ন্যূনতম করতে এবং অতি-নিম্ন ইন্ডাকট্যান্স কর্মক্ষমতা অর্জনের জন্য একটি উন্নত Ayrton-Perry বাইফিলার উইন্ডিং কাঠামো গ্রহণ করে।

বর্তমান প্রতিক্রিয়া উন্নত করে এবং সুইচিং হস্তক্ষেপ হ্রাস করে, এই প্রতিরোধকটি সংবেদনশীল শক্তি উপাদানগুলিকে রক্ষা করতে, তরঙ্গরূপের স্থায়িত্ব উন্নত করতে এবং উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রনিক সিস্টেমগুলির নির্ভরযোগ্যতা বাড়াতে সহায়তা করে।

50W থেকে 6KW পর্যন্ত উপলব্ধ, 0.01Ω থেকে 120kΩ পর্যন্ত প্রতিরোধের মান সহ, DUFEW পাওয়ার ইলেকট্রনিক্স নির্মাতা, বৈদ্যুতিন সংকেতের মেরু বদল সরবরাহকারী, অটোমেশন কোম্পানি এবং শিল্প সরঞ্জাম নির্মাতাদের জন্য কাস্টমাইজড কম ইন্ডাকট্যান্স প্রতিরোধক সমাধান প্রদান করে।

উচ্চ গতির বৈদ্যুতিক প্রতিক্রিয়ার জন্য ডিজাইন করা হয়েছে

আধুনিক পাওয়ার ইলেকট্রনিক্সে, স্যুইচিং ফ্রিকোয়েন্সি বাড়তে থাকে যখন উপাদানগুলি বৈদ্যুতিক শব্দ এবং ভোল্টেজ ওঠানামার জন্য আরও সংবেদনশীল হয়ে ওঠে।

একটি প্রচলিত প্রতিরোধক দ্রুত বর্তমান পরিবর্তনের সময় অবাঞ্ছিত আবেশ প্রবর্তন করতে পারে, যার ফলে:

- ভোল্টেজ ওভারশুট

- বর্তমান তরঙ্গরূপ বিকৃতি

- ইএমআই হস্তক্ষেপ

- অর্ধপরিবাহী চাপ

- নিয়ন্ত্রণ ব্যবস্থার অস্থিরতা

দ্রুত পরিবর্তনশীল বর্তমান অবস্থার অধীনে স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা বজায় রাখার জন্য DUFEW নন-ইনডাকটিভ অ্যালুমিনিয়াম ক্ল্যাড রেসিস্টর তৈরি করা হয়েছে।

পাওয়ার ডিরেটিং কার্ভ

মূল সুবিধা

উন্নত লো-ইনডাক্টেন্স প্রযুক্তি

আয়রটন-পেরি বিফিলার উইন্ডিং প্রিন্সিপল

অভ্যন্তরীণ ওয়াইন্ডিং স্ট্রাকচার হল মূল ফ্যাক্টর যা প্রচলিত ওয়্যারওয়াউন্ড ডিজাইন থেকে কম-ইন্ডাকট্যান্স প্রতিরোধককে আলাদা করে। DUFEW Ayrton-Perry bifilar winding নীতি গ্রহণ করে, দুটি প্রতিরোধের তারের ক্ষত বিপরীত দিকে ব্যবহার করে বর্তমান প্রবাহের সময় উত্পন্ন চৌম্বকীয় ক্ষেত্রগুলিকে কমাতে।

দুটি উইন্ডিংয়ের চৌম্বক ক্ষেত্রগুলিকে একে অপরকে আংশিকভাবে বাতিল করার অনুমতি দিয়ে, এই কাঠামোটি উল্লেখযোগ্যভাবে নেট চৌম্বকীয় প্রবাহকে হ্রাস করে এবং পরজীবী আবেশকে হ্রাস করে, দ্রুত বৈদ্যুতিক প্রতিক্রিয়া সক্ষম করে এবং উচ্চ-গতির স্যুইচিং অ্যাপ্লিকেশনগুলিতে উন্নত কর্মক্ষমতা সক্ষম করে।

পালস এবং স্যুইচিং অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে

উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং সিস্টেমগুলি প্রায়শই দ্রুত বর্তমান পরিবর্তনগুলি অনুভব করে, যেখানে পরজীবী ইন্ডাকট্যান্স অবাঞ্ছিত ভোল্টেজ স্পাইক তৈরি করতে পারে এবং সার্কিটের স্থায়িত্বকে প্রভাবিত করতে পারে। DUFEW লো-ইন্ডাকট্যান্স প্রতিরোধকগুলিকে ক্ষণস্থায়ী শক্তি কার্যকরভাবে পরিচালনা করার জন্য ডিজাইন করা হয়েছে, সুইচিং পিকগুলিকে দমন করা, তরঙ্গরূপের স্থায়িত্ব উন্নত করা এবং সংবেদনশীল সেমিকন্ডাক্টর উপাদানগুলির উপর চাপ কমানো।

তারা বিশেষভাবে উপযুক্ত:

- আইজিবিটি ইনভার্টার সার্কিট

- MOSFET স্যুইচিং সিস্টেম

- PWM পাওয়ার কনভার্টার

- উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রনিক লোড

অ্যাপ্লিকেশন-ভিত্তিক কর্মক্ষমতা

1. বৈদ্যুতিন সংকেতের মেরু বদল এবং মোটর ড্রাইভ সুরক্ষা

রিজেনারেটিভ বা ডাইনামিক ব্রেকিং অপারেশনের সময়, সিস্টেমের স্থিতিশীলতা বজায় রাখতে অতিরিক্ত শক্তি দ্রুত নিষ্কাশন করতে হবে। লো-ইন্ডাকট্যান্স স্ট্রাকচার ব্রেকিং রেসপন্স উন্নত করে, সুইচিং হস্তক্ষেপ কমায় এবং ইনভার্টার পাওয়ার মডিউলগুলিকে ক্ষণস্থায়ী বৈদ্যুতিক চাপ থেকে রক্ষা করতে সাহায্য করে।

2. স্যুইচিং পাওয়ার সাপ্লাই স্টেবিলাইজেশন

উচ্চ-ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সিস্টেমে, পরজীবী ইন্ডাকট্যান্স সুইচিং ওয়েভফর্ম এবং সামগ্রিক দক্ষতাকে প্রভাবিত করতে পারে। DUFEW লো-ইনডাক্ট্যান্স প্রতিরোধকগুলি স্নাবার সার্কিট, কারেন্ট লিমিটিং সার্কিট এবং পালস শোষণ সার্কিটের মতো অ্যাপ্লিকেশনগুলির জন্য দ্রুত প্রতিক্রিয়া বৈশিষ্ট্য প্রদান করে।

3. নির্ভুলতা পরিমাপ এবং পরীক্ষা

ইলেকট্রনিক টেস্টিং সিস্টেমের জন্য, প্রতিরোধের উপাদানগুলির প্রতিক্রিয়া বৈশিষ্ট্য সরাসরি পরিমাপের নির্ভুলতাকে প্রভাবিত করে। অপ্টিমাইজ করা লো-ইনডাক্টেন্স ডিজাইন আরও সঠিক পালস প্রতিক্রিয়া অর্জন করতে, সংকেত বিকৃতি কমাতে এবং পরীক্ষার পুনরাবৃত্তিযোগ্যতা উন্নত করতে সহায়তা করে।

অভ্যন্তরীণ নির্মাণ নকশা

প্রযুক্তিগত বিশেষ উল্লেখ

কর্মক্ষমতা তুলনা

প্রস্তাবিত অ্যাপ্লিকেশন

কাস্টম উত্পাদন ক্ষমতা

DUFEW অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড নন-ইনডাকটিভ প্রতিরোধক উন্নয়ন সমর্থন করে।

উপলব্ধ কাস্টমাইজেশন:

FAQ

প্রশ্ন 1: কেন উচ্চ-ফ্রিকোয়েন্সি সার্কিটে নন-ইন্ডাকটিভ প্রতিরোধকের প্রয়োজন হয়?

কারণ দ্রুত বর্তমান পরিবর্তনগুলি প্রচলিত প্রতিরোধকগুলিতে পরজীবী আবেশ তৈরি করতে পারে, যার ফলে ভোল্টেজ স্পাইক এবং বৈদ্যুতিক শব্দ হয়। নন-ইনডাকটিভ প্রতিরোধকগুলি এই প্রভাবগুলিকে হ্রাস করে এবং সার্কিটের স্থায়িত্ব উন্নত করে।

প্রশ্ন 2: কি DUFEW নন-ইনডাকটিভ প্রতিরোধককে স্ট্যান্ডার্ড অ্যালুমিনিয়াম পরিহিত প্রতিরোধকের থেকে আলাদা করে?

প্রধান পার্থক্য হল অভ্যন্তরীণ ঘুর প্রযুক্তি। DUFE চৌম্বক ক্ষেত্রের মিথস্ক্রিয়া কমাতে Ayrton-Perry বাইফিলার উইন্ডিং ব্যবহার করে, যখন স্ট্যান্ডার্ড রেজিস্টরগুলি সাধারণত প্রচলিত একক-দিকনির্দেশক উইন্ডিং ব্যবহার করে।

প্রশ্ন 3: বৈদ্যুতিন সংকেতের মেরু বদল অ্যাপ্লিকেশনের জন্য নন-ইন্ডাকটিভ প্রতিরোধকগুলি কি উপযুক্ত?

হ্যাঁ। এগুলি সাধারণত বৈদ্যুতিন সংকেতের মেরু বদল ব্রেকিং সার্কিট, পালস শোষণ সার্কিট এবং দ্রুত প্রতিক্রিয়া প্রয়োজন পাওয়ার ইলেকট্রনিক সিস্টেমে ব্যবহৃত হয়।

Q4: DUFEW কি কম-ইন্ডাকট্যান্স প্রতিরোধক কাস্টমাইজ করতে পারে?

হ্যাঁ। DUFEW রেজিস্ট্যান্স মান, পাওয়ার রেটিং, যান্ত্রিক মাত্রা, টার্মিনাল এবং লো-ইনডাক্টেন্স প্রয়োজনীয়তার জন্য OEM কাস্টমাইজেশন প্রদান করে।
