সাইন ওয়েভ ফিল্টার

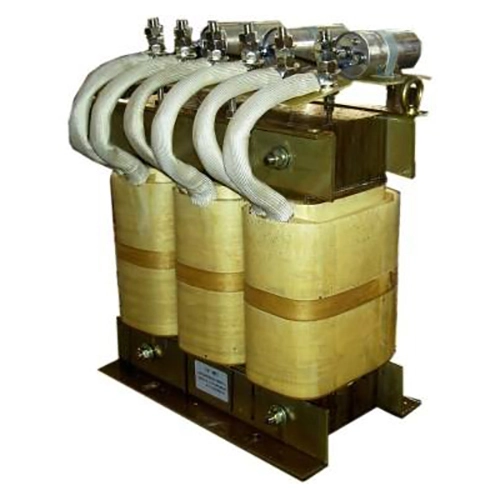

Dufew ইলেকট্রিক সাইন ওয়েভ ফিল্টার VFD সিস্টেমের আউটপুট সাইডে ইনস্টল করা হয়েছে মোটর-সাইড ওয়েভফর্ম গুণমান উন্নত করতে এবং শিল্প অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য মোটর সুরক্ষা প্রদান করতে। VFD স্যুইচিং অপারেশনের সময়, উচ্চ-ফ্রিকোয়েন্সি PWM ভোল্টেজ ডালগুলি মোটর তারের মাধ্যমে তৈরি এবং প্রেরণ করা হয়, বিশেষত দূর-দূরত্বের ইনস্টলেশনগুলিতে, যা প্রতিফলিত ভোল্টেজ, dv/dt চাপ বৃদ্ধি, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং অতিরিক্ত মোটর ক্ষতির কারণ হতে পারে।

VFD সাইন ওয়েভ ফিল্টার চুল্লি এবং ক্যাপাসিটারগুলির সমন্বয়ে গঠিত একটি এলসি লো-পাস ফিল্টারিং কাঠামো গ্রহণ করে। ফিল্টারিং নেটওয়ার্ক PWM আউটপুট সিগন্যাল থেকে ক্যারিয়ার-ফ্রিকোয়েন্সি উপাদান এবং উচ্চ-ফ্রিকোয়েন্সি হারমোনিক্সকে কমিয়ে দেয় যখন মৌলিক ফ্রিকোয়েন্সি ভোল্টেজকে দক্ষতার সাথে পাস করার অনুমতি দেয়, আউটপুট তরঙ্গরূপটিকে একটি মসৃণ কাছাকাছি সাইনোসয়েডাল তরঙ্গরূপে রূপান্তর করে।

ফিল্টারিং প্রক্রিয়া সাহায্য করে:

- PWM উচ্চ-ফ্রিকোয়েন্সি উপাদান হ্রাস করুন

- মোটর টার্মিনাল ভোল্টেজ তরঙ্গরূপ উন্নত

- মোটর নিরোধকের উপর নিম্ন ডিভি/ডিটি চাপ

- ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই) হ্রাস করুন

- মোটর অপারেটিং স্থিতিশীলতা এবং পরিষেবার নির্ভরযোগ্যতা উন্নত করুন

পণ্যটি লো-লস কোল্ড রোলড সিলিকন স্টিল কোর, ক্লাস এফ নিরোধক উপকরণ, ভ্যাকুয়াম ইমপ্রেগনেশন প্রযুক্তি এবং অপ্টিমাইজ করা তাপীয় কাঠামো ব্যবহার করে একটানা শিল্প অপারেশন চলাকালীন স্থিতিশীল কর্মক্ষমতা বজায় রাখতে, দীর্ঘ তারের মোটর সিস্টেম, অটোমেশন সরঞ্জাম এবং উচ্চ-পারফরম্যান্স VFD অ্যাপ্লিকেশনগুলির জন্য একটি কার্যকর সমাধান প্রদান করে।

মূল সুবিধা

1. উন্নত ভিএফডি আউটপুট ওয়েভফর্ম

একটি স্ট্যান্ডার্ড আউটপুট চুল্লির বিপরীতে যা প্রধানত সার্কিট প্রতিবন্ধকতা বৃদ্ধি করে, LC ফিল্টারিং কাঠামো উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং উপাদানগুলির আরও বেশি ক্ষয় প্রদান করে, যার ফলে কম উচ্চ-ফ্রিকোয়েন্সি বিকৃতি সহ একটি মসৃণ মোটর ভোল্টেজ তরঙ্গ তৈরি হয় এবং মোটর উইন্ডিংগুলিতে বৈদ্যুতিক চাপ হ্রাস পায়।

2. মোটর নিরোধক চাপ হ্রাস

উচ্চ dv/dt PWM ডালগুলি নিরোধক চাপ বাড়াতে পারে, বিশেষ করে যখন VFD এবং মোটরের মধ্যে দীর্ঘ তারগুলি ইনস্টল করা হয়। ফিল্টার ভোল্টেজ স্পাইক এবং প্রতিফলিত-তরঙ্গ প্রভাব সীমিত করতে সাহায্য করে, মোটর ওয়াইন্ডিং ইনসুলেশনের উপর চাপ কমায় এবং দীর্ঘমেয়াদী মোটর অপারেশনকে সমর্থন করে।

3. দীর্ঘ-দূরত্ব মোটর তারের জন্য উপযুক্ত

দীর্ঘ মোটর তারগুলি বিতরণ করা ক্যাপাসিট্যান্স প্রবর্তন করে যা চার্জিং কারেন্ট এবং প্রতিফলিত ভোল্টেজ বাড়াতে পারে। Dufew দূরবর্তী পাম্প সিস্টেম, বহিরঙ্গন মোটর সরঞ্জাম, ভূগর্ভস্থ যন্ত্রপাতি এবং বড় উত্পাদন লাইনের মতো অ্যাপ্লিকেশনগুলির জন্য সিস্টেমের প্রয়োজনীয়তা অনুসারে বৈদ্যুতিক পরামিতিগুলি সামঞ্জস্য করে।

4. উন্নত মোটর অপারেটিং শর্ত

উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ এবং আউটপুট তরঙ্গরূপ বিকৃতি হ্রাস করে, ফিল্টারটি মোটর ইলেক্ট্রোম্যাগনেটিক শব্দ, অতিরিক্ত তাপমাত্রা বৃদ্ধি, হারমোনিক-সম্পর্কিত ক্ষতি এবং অস্থির বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট তরঙ্গরূপের সাথে যুক্ত যান্ত্রিক কম্পন কমাতে সাহায্য করতে পারে।

প্রযুক্তিগত নকশা বৈশিষ্ট্য

অপ্টিমাইজড এলসি লো-পাস ফিল্টারিং স্ট্রাকচার

চুল্লি এবং ক্যাপাসিটর VFD এর PWM আউটপুট বৈশিষ্ট্য অনুযায়ী মিলিত হয়। ফলস্বরূপ এলসি কাঠামো বাহক-ফ্রিকোয়েন্সি উপাদানগুলিকে কমিয়ে দেয় যখন মৌলিক ফ্রিকোয়েন্সি সংক্রমণ বজায় রাখে এবং মোটর পাশে ভোল্টেজ তরঙ্গরূপ উন্নত করে।

লো-লস ম্যাগনেটিক সার্কিট ডিজাইন

চৌম্বকীয় সিস্টেম স্থিতিশীল আবেশন বৈশিষ্ট্য বজায় রাখতে এবং ক্রমাগত অপারেশন চলাকালীন চৌম্বকীয় ক্ষতি নিয়ন্ত্রণ করতে কোল্ড-রোল্ড সিলিকন ইস্পাত কোর, একটি অপ্টিমাইজ করা এয়ার-গ্যাপ কাঠামো এবং কম-ক্ষতির চৌম্বকীয় উপকরণ ব্যবহার করতে পারে।

নির্ভরযোগ্য নিরোধক এবং তাপ নকশা

নিরোধক সিস্টেম ক্লাস F উচ্চ-তাপমাত্রা নিরোধক, ভ্যাকুয়াম গর্ভধারণ, এবং শিখা-প্রতিরোধী নিরোধক উপকরণ অন্তর্ভুক্ত করতে পারে। এই ব্যবস্থাগুলি অস্তরক শক্তি, যান্ত্রিক স্থিতিশীলতা, এবং অবিচ্ছিন্ন শিল্প অবস্থার অধীনে নির্ভরযোগ্য অপারেশন সমর্থন করে।

মডেল বর্ণনা

উদাহরণ: SWF-4 3 2-1200

প্রযুক্তিগত বিশেষ উল্লেখ

সাধারণ অ্যাপ্লিকেশন

Dufew সাইন ওয়েভ ফিল্টার সলিউশন VFD সিস্টেমের জন্য উপযুক্ত যার জন্য উন্নত আউটপুট ওয়েভফর্ম কর্মক্ষমতা এবং মোটর সুরক্ষা প্রয়োজন।

উত্পাদন ক্ষমতা এবং গুণমান নিশ্চিত

Dufew Electric ফিল্টার, চুল্লি, ব্রেকিং প্রতিরোধক, ট্রান্সফরমার এবং কাস্টমাইজড বৈদ্যুতিক সমাধান সহ শিল্প শক্তি ইলেকট্রনিক্স উপাদান তৈরি করে। ওয়েভফর্ম ফিল্টারিং পণ্যগুলির জন্য, চৌম্বকীয় উপাদানের প্রস্তুতি এবং বায়ুচলাচল থেকে নিরোধক চিকিত্সা, গর্ভধারণ, বৈদ্যুতিক পরীক্ষা এবং চূড়ান্ত পরিদর্শন পর্যন্ত নিয়ন্ত্রিত প্রক্রিয়ার মাধ্যমে উত্পাদন করা হয়।

উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:

- চৌম্বকীয় কোর প্রক্রিয়াকরণ

- যথার্থ ঘূর্ণন

- নিরোধক চিকিত্সা

- ভ্যাকুয়াম ইমপ্রেগনেশন

- বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা

গুণমান পরিদর্শন প্রধান বৈদ্যুতিক এবং যান্ত্রিক পরামিতিগুলি কভার করে, যার মধ্যে রয়েছে:

- অন্তরণ প্রতিরোধের পরীক্ষা

- ডাইলেকট্রিক সহ্য করার পরীক্ষা

- বৈদ্যুতিক পরামিতি যাচাইকরণ

- তাপমাত্রা বৃদ্ধি পরীক্ষা

- চূড়ান্ত চেহারা পরিদর্শন

Dufew ইলেকট্রিক OEM উত্পাদন, কাস্টমাইজড বৈদ্যুতিক পরামিতি, ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন সমর্থন, এবং প্রকল্প-ভিত্তিক সরবরাহ সমর্থন করে। পণ্য অঙ্কন, পরীক্ষার রিপোর্ট, এবং সার্টিফিকেশন নথি গ্রাহক এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে.

প্যাকেজিং এবং ডেলিভারি

Dufew শিল্প বৈদ্যুতিক পণ্যের জন্য রপ্তানি-মান প্যাকেজিং সমাধান প্রদান করে।

প্যাকেজিং অন্তর্ভুক্ত:

- আর্দ্রতা-প্রতিরোধী সুরক্ষা

- শক-প্রতিরোধী ফিক্সিং

- ভারী মডেলের জন্য শক্তিশালী কাঠের কেস

- পণ্য সনাক্তকরণ লেবেল

- প্রযুক্তিগত নথি

পণ্যের নির্দিষ্টকরণ গ্রাহকের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে চালানের আগে প্রতিটি ইউনিট পরিদর্শন করা হয়।

সাইন ওয়েভ ফিল্টার বনাম আউটপুট চুল্লি

FAQ

প্রশ্ন 1: সাইন ওয়েভ ফিল্টার এবং আউটপুট চুল্লির মধ্যে পার্থক্য কী?

একটি সাইন ওয়েভ ফিল্টার PWM স্যুইচিং উপাদান কমাতে এবং মোটর-সাইড ওয়েভফর্ম গুণমান উন্নত করতে একটি LC ফিল্টারিং কাঠামো ব্যবহার করে। একটি আউটপুট চুল্লি প্রধানত বর্তমান পরিবর্তনগুলিকে সীমিত করতে এবং ভোল্টেজ বৃদ্ধির হার কমাতে প্রতিবন্ধকতা বাড়ায়, তবে এটি আউটপুট তরঙ্গরূপকে উল্লেখযোগ্যভাবে পুনর্নির্মাণ করে না।

প্রশ্ন 2: কখন এই পণ্যটি একটি VFD সিস্টেমে ইনস্টল করা উচিত?

দীর্ঘ মোটর তার, সংবেদনশীল মোটর, কঠোর EMC প্রয়োজনীয়তা, বা PWM ভোল্টেজ স্ট্রেস মোটর নির্ভরযোগ্যতা প্রভাবিত করতে পারে এমন সিস্টেমগুলির জন্য এটি সুপারিশ করা হয়।

প্রশ্ন 3: এটি কি দীর্ঘ-দূরত্বের মোটর তারের অ্যাপ্লিকেশনগুলিকে সমর্থন করতে পারে?

হ্যাঁ। ফিল্টারিং পরামিতি তারের দৈর্ঘ্য, মোটর শক্তি, VFD বৈশিষ্ট্য, এবং অপারেটিং শর্ত অনুযায়ী কাস্টমাইজ করা যেতে পারে।

প্রশ্ন 4: Dufew কাস্টমাইজড সমাধান প্রদান করতে পারেন?

হ্যাঁ। Dufew ভোল্টেজ রেটিং, বর্তমান ক্ষমতা, ক্যারিয়ার ফ্রিকোয়েন্সি, ইনস্টলেশন প্রয়োজনীয়তা এবং নির্দিষ্ট অ্যাপ্লিকেশন শর্তের উপর ভিত্তি করে কাস্টমাইজড ডিজাইন সমর্থন করে।
