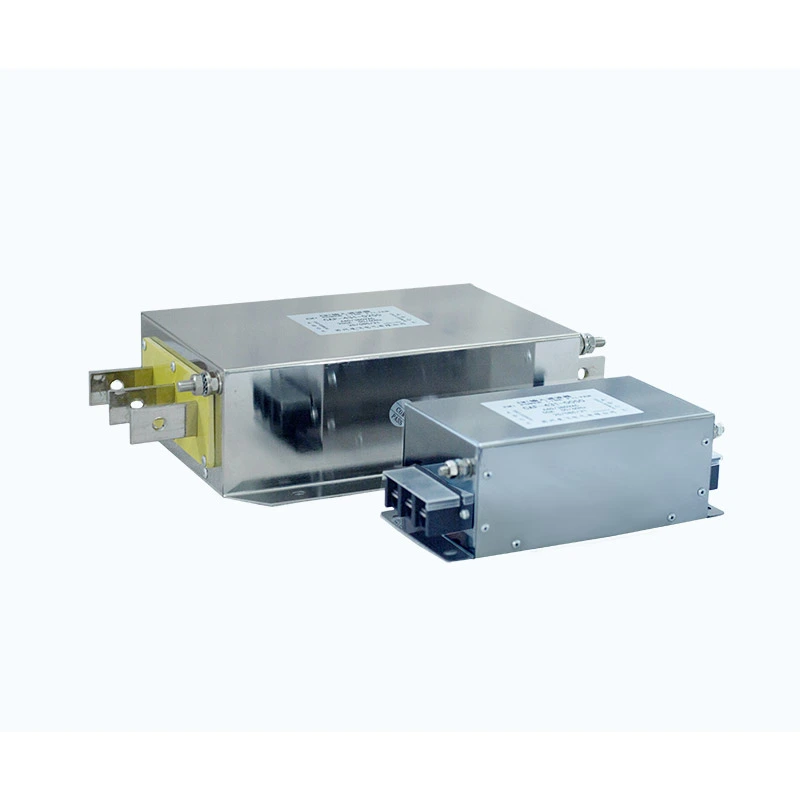

আউটপুট ফিল্টার

আউটপুট ফিল্টারটি VFD আউটপুট টার্মিনাল এবং মোটর ইনপুট টার্মিনালের মধ্যে ইনস্টল করা হয় যাতে মোটরে প্রেরণ করা বৈদ্যুতিক সংকেতের গুণমান উন্নত করা যায়।

অপ্টিমাইজড চৌম্বকীয় উপাদানগুলির সাথে মাল্টি-স্টেজ ফিল্টারিং সার্কিটগুলিকে একত্রিত করে, এটি PWM বৈদ্যুতিন সংকেতের মেরু বদল অপারেশন দ্বারা উত্পন্ন উচ্চ-ফ্রিকোয়েন্সি সুইচিং হস্তক্ষেপকে হ্রাস করে এবং মোটর টার্মিনালগুলিতে বৈদ্যুতিক চাপ কমায়।

নকশা কমাতে সাহায্য করে:

- উচ্চ-ফ্রিকোয়েন্সি সুরেলা উপাদান

- দ্রুত স্যুইচিংয়ের কারণে ভোল্টেজ স্পাইক ডাল

- মোটর নিরোধক উপর dv/dt চাপ

- মোটর তারের মাধ্যমে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ

নিরোধক সিস্টেম প্রদান করে:

- লাইন-টু-লাইন: 1500VDC/60S

- লাইন-টু-গ্রাউন্ড: 2500VDC/60S

100MΩ-এর উপরে নিরোধক প্রতিরোধের সাথে, 1 মিনিটের জন্য 1.4 গুণ রেট কারেন্টের ওভারলোড ক্ষমতা এবং 400m পর্যন্ত ঢালযুক্ত তারের সাথে মোটর তারের দূরত্বের জন্য সমর্থন, Dufew সমাধানগুলি শিল্প ড্রাইভ সিস্টেমের চাহিদার জন্য উপযুক্ত।

প্রযুক্তিগত বিশেষ উল্লেখ

মডেল বর্ণনা

CAF-4 3 2-0600

মূল সুবিধা

1. দীর্ঘ তারের আবেদন ক্ষমতা

দীর্ঘ মোটর তারগুলি বিতরণ করা ক্যাপাসিট্যান্স প্রবর্তন করতে পারে, যা চার্জিং বর্তমান এবং উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ বাড়াতে পারে। অপ্টিমাইজ করা চৌম্বকীয় সার্কিট ডিজাইন তারের ক্যাপাসিট্যান্সের প্রভাব কমাতে, আউটপুট ওয়েভফর্ম স্থায়িত্ব উন্নত করতে এবং উচ্চ-ফ্রিকোয়েন্সি বিকিরণ কমাতে সাহায্য করে, ফিল্টারটিকে দূরবর্তী মোটর ইনস্টলেশনের জন্য উপযুক্ত করে তোলে। এটি 400 মিটার পর্যন্ত ঢালযুক্ত তারগুলি এবং 300 মিটার পর্যন্ত অরক্ষিত তারগুলিকে সমর্থন করে৷

2. উন্নত মোটর নিরোধক সুরক্ষা

PWM স্যুইচিং অপারেশন দ্রুত ভোল্টেজ বৃদ্ধি এবং মোটর উইন্ডিংগুলিতে উচ্চ-ফ্রিকোয়েন্সি চাপ তৈরি করতে পারে। আউটপুট ফিল্টারটি dv/dt প্রভাব এবং ভোল্টেজ স্পাইক স্ট্রেস কমাতে সাহায্য করে, পালস পরিবর্তন করার ফলে সৃষ্ট ইনসুলেশন বার্ধক্য সীমিত করে এবং সামগ্রিক মোটর পরিষেবার নির্ভরযোগ্যতা উন্নত করে।

3. ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস

মাল্টি-স্টেজ ফিল্টারিং কাঠামো উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং শব্দের পাশাপাশি সাধারণ-মোড এবং ডিফারেনশিয়াল-মোড হস্তক্ষেপ দমন করতে সহায়তা করে। এটি EMC কর্মক্ষমতা উন্নত করতে পারে এবং সংবেদনশীল নিয়ন্ত্রণ এবং পর্যবেক্ষণ সরঞ্জাম দিয়ে সজ্জিত সিস্টেমে হস্তক্ষেপ কমাতে পারে।

4. কম অতিরিক্ত ক্ষতি সহ মোটর কর্মক্ষমতা বজায় রাখে

ফিল্টারিং ডিজাইন প্রাথমিকভাবে উচ্চ-ফ্রিকোয়েন্সি উপাদানগুলিকে লক্ষ্য করে যখন স্বাভাবিক মোটর অপারেশনের জন্য প্রয়োজনীয় মৌলিক ফ্রিকোয়েন্সি শক্তি বজায় রাখে। এটি স্থিতিশীল মোটর ঘূর্ণন সঁচারক বল আউটপুট বজায় রাখতে সাহায্য করে, অতিরিক্ত ক্ষয়ক্ষতি হ্রাস করে এবং নির্ভরযোগ্য ক্রমাগত অপারেশন সমর্থন করে।

5. নমনীয় শিল্প ইন্টিগ্রেশন

কমপ্যাক্ট ডিজাইন উভয় উল্লম্ব এবং অনুভূমিক ইনস্টলেশন সমর্থন করে এবং বিভিন্ন ক্যাবিনেট লেআউট মিটমাট করতে পারে। কাস্টমাইজড ভোল্টেজ এবং বর্তমান রেটিংগুলি নির্দিষ্ট শিল্প অ্যাপ্লিকেশন এবং OEM প্রকল্পের প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ।

অ্যাপ্লিকেশন দৃশ্যকল্প

Dufew আউটপুট ফিল্টার অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে মোটর তারের দৈর্ঘ্য 50 মিটারের বেশি, সেইসাথে উচ্চ-নির্ভুল সার্ভো মেশিনিং সরঞ্জাম, মাল্টি-মোটর সিঙ্ক্রোনাস ড্রাইভ সিস্টেম এবং সংবেদনশীল পরিদর্শন সরঞ্জাম দিয়ে সজ্জিত উত্পাদন লাইন। এটি ক্রেন এবং ইনজেকশন ছাঁচনির্মাণ সরঞ্জামগুলির জন্যও উপযুক্ত যার জন্য ঘন ঘন ত্বরণ এবং ব্রেকিং প্রয়োজন।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে শিল্প অটোমেশন, সিএনসি যন্ত্রপাতি, লিফট, বন্দর সরঞ্জাম, টেক্সটাইল যন্ত্রপাতি, ইনজেকশন ছাঁচনির্মাণ মেশিন এবং টেস্টিং সিস্টেম।

নির্বাচন তুলনা

উত্পাদন ক্ষমতা এবং গুণমান নিশ্চিত

Dufew Electric ফিল্টার, চুল্লি, ব্রেকিং প্রতিরোধক এবং কাস্টমাইজড বৈদ্যুতিক সমাধান সহ শিল্প পাওয়ার ইলেকট্রনিক্স উপাদানগুলিতে বিশেষজ্ঞ।

চৌম্বকীয় উপাদান এবং ড্রাইভ সিস্টেম অ্যাপ্লিকেশনগুলিতে প্রকৌশল অভিজ্ঞতা সহ, Dufew বিভিন্ন ভোল্টেজ স্তর, বর্তমান রেঞ্জ এবং ইনস্টলেশন প্রয়োজনীয়তার জন্য কাস্টমাইজড সমাধান সরবরাহ করে।

Dufew-এর উত্পাদন ক্ষমতাগুলি চৌম্বকীয় উপাদান প্রক্রিয়াকরণ, নির্ভুল বাইনিং, নিরোধক চিকিত্সা, বৈদ্যুতিক পরামিতি যাচাইকরণ, এবং কর্মক্ষমতা পরীক্ষা, ধারাবাহিক উত্পাদন গুণমান এবং নির্ভরযোগ্য পণ্যের কার্যকারিতা নিশ্চিত করে।

মান নিয়ন্ত্রণের মধ্যে রয়েছে অন্তরণ প্রতিরোধ, অস্তরক প্রতিরোধ, তাপমাত্রা বৃদ্ধি, বৈদ্যুতিক কর্মক্ষমতা এবং চেহারা পরিদর্শন। প্রতিটি পর্যায় বৈদ্যুতিক নিরাপত্তা, অপারেটিং স্থিতিশীলতা এবং সমাপ্ত পণ্যগুলির সামগ্রিক গুণমান যাচাই করার জন্য ডিজাইন করা হয়েছে।

Dufew বিভিন্ন শিল্প প্রয়োজনীয়তা পূরণের জন্য OEM উত্পাদন, কাস্টমাইজড ডিজাইন, প্রযুক্তিগত ডকুমেন্টেশন এবং অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সমর্থন সমর্থন করে। গুণমানের ডকুমেন্টেশনের মধ্যে রয়েছে আইএসও মান ব্যবস্থাপনা সার্টিফিকেশন, সিই সার্টিফিকেশন এবং পণ্য পরীক্ষার প্রতিবেদন।

প্যাকেজিং এবং ডেলিভারি

Dufew শিল্প বৈদ্যুতিক উপাদান নিরাপদ পরিবহন নিশ্চিত করতে রপ্তানি-মান প্যাকেজিং প্রয়োগ করে।

প্যাকেজিং সমাধান অন্তর্ভুক্ত:

- আর্দ্রতা-প্রতিরোধী সুরক্ষা

- শক-প্রতিরোধী ফিক্সিং

- বড় মডেলের জন্য চাঙ্গা কাঠের কেস

- পণ্য সনাক্তকরণ লেবেল

- প্রযুক্তিগত নথি

গ্রাহকের প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করতে চালানের আগে প্রতিটি পণ্য পরিদর্শন করা হয়।

FAQ

প্রশ্ন 1: একটি আউটপুট ফিল্টার এবং একটি আউটপুট চুল্লি মধ্যে পার্থক্য কি?

একটি আউটপুট ফিল্টার প্রধানত উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং উপাদান, PWM হস্তক্ষেপ এবং মোটরের দিকে ইলেক্ট্রোম্যাগনেটিক শব্দকে লক্ষ্য করে। একটি আউটপুট চুল্লি প্রধানত ভোল্টেজ বৃদ্ধির হার হ্রাস করে, বর্তমান প্রভাবকে সীমিত করে এবং আউটপুট তরঙ্গরূপ অবস্থার উন্নতি করে।

চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির জন্য, উপযুক্ত সমাধান তারের দৈর্ঘ্য, মোটর প্রকার এবং EMC প্রয়োজনীয়তার উপর নির্ভর করে।

প্রশ্ন 2: এই সমাধান কি মোটর শব্দ কমাতে পারে?

হ্যাঁ। বৈদ্যুতিন সংকেতের মেরু বদল স্যুইচিং দ্বারা উত্পন্ন উচ্চ-ফ্রিকোয়েন্সি উপাদানগুলি হ্রাস করে, এটি ইলেক্ট্রোম্যাগনেটিক কম্পন হ্রাস করতে এবং মোটর অপারেটিং অবস্থার উন্নতি করতে সহায়তা করতে পারে।

প্রশ্ন 3: দীর্ঘ মোটর তারের জন্য ফিল্টারিং কেন গুরুত্বপূর্ণ?

দীর্ঘ তারগুলি বিতরণকৃত ক্যাপাসিট্যান্স বৃদ্ধি করে এবং উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপকে বাড়িয়ে তুলতে পারে। সঠিক ফিল্টারিং কেবল-সম্পর্কিত বৈদ্যুতিক চাপ কমাতে সাহায্য করে এবং সিস্টেমের স্থায়িত্ব উন্নত করে।

প্রশ্ন 4: Dufew ফিল্টার সমাধান কাস্টমাইজ করতে পারেন?

হ্যাঁ। Dufew গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ভোল্টেজ রেটিং, বর্তমান ক্ষমতা, ফিল্টারিং বৈশিষ্ট্য, মাত্রা এবং ইনস্টলেশন কাঠামো সহ কাস্টমাইজড সমাধান প্রদান করে।
