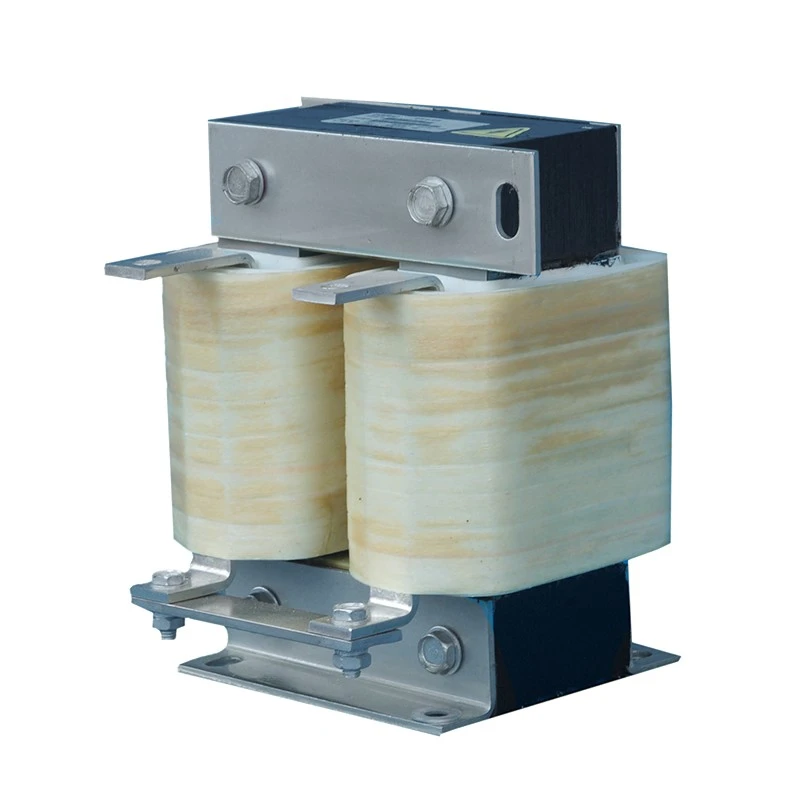

ভিএফডি ডিসি লিংক রিঅ্যাক্টর

ভিএফডি ডিসি লিংক রিঅ্যাক্টর একটি ভিএফডি সিস্টেমের রেকটিফায়ার ব্রিজ এবং ইনভার্টার স্টেজের মধ্যে মধ্যবর্তী ডিসি বাস সার্কিটের মধ্যে সিরিজে সংযুক্ত থাকে।

এসি-টু-ডিসি রূপান্তরের সময়, রেকটিফায়ার অপারেশন এবং লোডের তারতম্য ডিসি বাসে কারেন্ট রিপল এবং বৈদ্যুতিক ওঠানামা প্রবর্তন করতে পারে। রিঅ্যাক্টর বর্তমান পরিবর্তনগুলিকে মসৃণ করতে, ক্রমাগত ডিসি কারেন্ট প্রবাহ বজায় রাখতে এবং বৈদ্যুতিন সংকেতের মেরু বদল পাওয়ার সাপ্লাইয়ের স্থায়িত্ব উন্নত করতে ইন্ডাকটিভ এনার্জি স্টোরেজ বৈশিষ্ট্য ব্যবহার করে।

স্ট্যান্ডার্ড এসি চুল্লির বিপরীতে, ডিসি লিংক রিঅ্যাক্টরগুলি ক্রমাগত ডিসি বর্তমান অবস্থার অধীনে কাজ করার জন্য ডিজাইন করা হয়েছে। Dufew একটি DC পক্ষপাত-প্রতিরোধী সেগমেন্টেড এয়ার-গ্যাপ ম্যাগনেটিক স্ট্রাকচার গ্রহণ করে যাতে স্থিতিশীল ইন্ডাকট্যান্স বজায় থাকে এবং চৌম্বকীয় স্যাচুরেশনের ঝুঁকি কম হয়।

চুল্লি বৈশিষ্ট্য:

- কম ক্ষতি কম চৌম্বকীয় ক্ষতি জন্য কোল্ড রোলড সিলিকন ইস্পাত কোর

- স্থিতিশীল ডিসি অপারেশনের জন্য সেগমেন্টেড এয়ার-গ্যাপ স্ট্রাকচার

- উচ্চ-তাপমাত্রার নির্ভরযোগ্যতার জন্য ক্লাস F নিরোধক সিস্টেম

- যান্ত্রিক শক্তি এবং আর্দ্রতা প্রতিরোধের জন্য ভ্যাকুয়াম গর্ভধারণ প্রক্রিয়া

- বিভিন্ন বর্তমান প্রয়োজনীয়তার জন্য তামা বা অ্যালুমিনিয়াম ঘুরানোর বিকল্প

এই ডিজাইনের বৈশিষ্ট্যগুলি Dufew DC Link Reactorsকে VFD সিস্টেমের জন্য উপযুক্ত করে তোলে যার জন্য স্থিতিশীল ডিসি বাস কর্মক্ষমতা, দীর্ঘ পরিষেবা জীবন এবং নির্ভরযোগ্য অপারেশন প্রয়োজন।

কিভাবে DC লিঙ্ক রিঅ্যাক্টর VFD সিস্টেমের নির্ভরযোগ্যতা উন্নত করে

1. ডিসি বাস কারেন্টকে স্থিতিশীল করে এবং রিপল কমায়

রেকটিফায়ার স্টেজ স্বাভাবিকভাবেই ডিসি কারেন্টে রিপল উপাদান তৈরি করে। একটি DC লিংক রিঅ্যাক্টর বর্তমান তরঙ্গরূপকে মসৃণ করে, রিপল কারেন্ট কমায় এবং ক্রমাগত কারেন্ট সঞ্চালন বজায় রাখতে সাহায্য করে, বৈদ্যুতিন সংকেতের মেরু বদলকে আরও স্থিতিশীল ইনপুট প্রদান করে। এটি ডিসি পাওয়ার সাপ্লাইয়ের ওঠানামা হ্রাস করে এবং সামঞ্জস্যপূর্ণ মোটর অপারেশনকে সমর্থন করে।

2. ডিসি ক্যাপাসিটার এবং পাওয়ার উপাদানগুলিকে রক্ষা করে

অত্যধিক রিপল কারেন্ট ক্যাপাসিটরের গরম বাড়াতে পারে এবং উপাদানের বার্ধক্যকে ত্বরান্বিত করতে পারে। চার্জিং স্ট্রেস এবং ডিসি বাসের উপাদানগুলিতে তাপীয় লোড হ্রাস করে, চুল্লি ক্যাপাসিটরের পরিষেবা জীবন প্রসারিত করতে, সামগ্রিক উপাদান নির্ভরযোগ্যতা উন্নত করতে এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা কমাতে সহায়তা করতে পারে।

3. গতিশীল লোডের অধীনে ড্রাইভ নির্ভরযোগ্যতা উন্নত করে

শিল্প যন্ত্রপাতি প্রায়ই ঘন ঘন ত্বরণ, ব্রেকিং এবং লোড পরিবর্তনের অধীনে কাজ করে। চুল্লী স্থিতিশীল বৈদ্যুতিন সংকেতের মেরু বদল অপারেশন বজায় রাখতে এবং দ্রুত লোড পরিবর্তনের বৈদ্যুতিক প্রভাব কমাতে সাহায্য করে, যখন পাওয়ার সেমিকন্ডাক্টর ডিভাইসগুলির নির্ভরযোগ্য অপারেশনকে সমর্থন করে।

4. পাওয়ার সিস্টেম সামঞ্জস্য বাড়ায়

ডিসি বাসের বৈশিষ্ট্যগুলি উন্নত করে এবং বর্তমান বিকৃতি হ্রাস করে, চুল্লিটি শক্তির ব্যবহার অপ্টিমাইজ করতে এবং হারমোনিক্সের প্রভাবকে সীমিত করতে সহায়তা করে। এটি উচ্চ-শক্তি শিল্প ড্রাইভ সিস্টেমের জন্য উপযুক্ত করে তোলে যেখানে স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা প্রয়োজন।

কাঠামোগত নকশা বৈশিষ্ট্য

ডিসি বায়াস প্রতিরোধী সেগমেন্টেড এয়ার-গ্যাপ কোর

ক্রমাগত ডিসি কারেন্ট চৌম্বকীয় পক্ষপাত তৈরি করতে পারে এবং প্রচলিত চুল্লি ডিজাইনে মূল স্যাচুরেশনের ঝুঁকি বাড়ায়। Dufew-এর সেগমেন্টেড এয়ার-গ্যাপ প্রযুক্তি আরও স্থিতিশীল আবেশ এবং উন্নত চৌম্বকীয় রৈখিকতা প্রদান করে, যা স্যাচুরেশন ঝুঁকি কমাতে এবং ক্রমাগত DC অবস্থার অধীনে নির্ভরযোগ্য অপারেশন বজায় রাখতে সহায়তা করে।

অপ্টিমাইজড উইন্ডিং স্ট্রাকচার

উইন্ডিং স্ট্রাকচার হাই-কারেন্ট ডিসি অপারেশনের জন্য ডিজাইন করা হয়েছে এবং তামা বা অ্যালুমিনিয়াম কন্ডাক্টর ব্যবহার করতে পারে আবেদনের প্রয়োজনীয়তা অনুযায়ী। কম প্রতিরোধ ক্ষমতা হ্রাস এবং নিয়ন্ত্রিত তাপমাত্রা বৃদ্ধি স্থিতিশীল দীর্ঘমেয়াদী কর্মক্ষমতা অবদান. উচ্চ-বর্তমান মডেলের জন্য, ফয়েল উইন্ডিং স্ট্রাকচারগুলি একটি কমপ্যাক্ট ইনস্টলেশন ডিজাইন বজায় রেখে তাপ অপচয় উন্নত করতে ব্যবহার করা যেতে পারে।

ভ্যাকুয়াম ইমপ্রেগনেশন প্রক্রিয়া

ভ্যাকুয়াম ইমপ্রেগনেশন প্রক্রিয়া ইনসুলেশন সিস্টেমকে শক্তিশালী করে এবং যান্ত্রিক স্থিতিশীলতা, আর্দ্রতা প্রতিরোধ এবং কম্পন প্রতিরোধের উন্নতি করে। এই চিকিত্সা দীর্ঘমেয়াদী শিল্প অপারেশন চলাকালীন নির্ভরযোগ্য বৈদ্যুতিক এবং যান্ত্রিক কর্মক্ষমতা বজায় রাখতে সাহায্য করে।

সাধারণ অ্যাপ্লিকেশন

Dufew DC লিঙ্ক চুল্লি সমাধান ব্যাপকভাবে শিল্প শক্তি রূপান্তর এবং মোটর ড্রাইভ সিস্টেমে ব্যবহৃত হয়.

প্রস্তাবিত আবেদন শর্তাবলী

একটি ডিসি লিঙ্ক রিঅ্যাক্টর সুপারিশ করা হয় যখন VFD সিস্টেমের অভিজ্ঞতা হয়:

মডেল বর্ণনা

উদাহরণ: CDL-600-0600-EIDA

প্রযুক্তিগত বিশেষ উল্লেখ

উত্পাদন ক্ষমতা এবং গুণমান নিশ্চিত

Dufew Electric DC Link Reactors, AC Reactors, braking Resistors, ট্রান্সফরমার এবং সম্পর্কিত বৈদ্যুতিক সমাধান সহ কাস্টমাইজড পাওয়ার ইলেকট্রনিক্স উপাদানগুলিতে বিশেষজ্ঞ।

পেশাদার প্রকৌশল ক্ষমতা এবং নিয়ন্ত্রিত উত্পাদন প্রক্রিয়া সহ, Dufew VFD সিস্টেম, শিল্প অটোমেশন এবং পাওয়ার রূপান্তর অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য চুল্লি সমাধান সরবরাহ করে।

উত্পাদন প্রক্রিয়া

Dufew উত্পাদন অন্তর্ভুক্ত:

- যথার্থ সিলিকন ইস্পাত কোর প্রক্রিয়াকরণ

- সেগমেন্টেড এয়ার-গ্যাপ ম্যাগনেটিক স্ট্রাকচার ম্যানুফ্যাকচারিং

- তামা এবং অ্যালুমিনিয়াম ঘুর উত্পাদন

- ভ্যাকুয়াম ইমপ্রেগনেশন ট্রিটমেন্ট

- উচ্চ-তাপমাত্রা নিরাময় প্রক্রিয়া

- বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা

গুণমান পরিদর্শন প্রক্রিয়া

প্রতিটি চুল্লি কঠোর পরিদর্শন পদ্ধতির মধ্য দিয়ে যায়, যার মধ্যে রয়েছে:

ইঞ্জিনিয়ারিং সাপোর্ট এবং কাস্টমাইজেশন

Dufew রেটেড ভোল্টেজ, বর্তমান পরিসর, ইন্ডাকট্যান্স, ভোল্টেজ ড্রপ, ইনস্টলেশন স্ট্রাকচার, ক্যাবিনেট স্পেস এবং উইন্ডিং উপাদানের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড সমাধান প্রদান করে। গ্রাহকের ড্রাইভ সিস্টেমের সাথে সঠিক একীকরণ নিশ্চিত করার জন্য ডিজাইনটি বিভিন্ন বৈদ্যুতিক এবং যান্ত্রিক অবস্থার সাথে অভিযোজিত হতে পারে।

পরিষেবাগুলি OEM উত্পাদন, কাস্টমাইজড চুল্লি নকশা, প্রযুক্তিগত ডকুমেন্টেশন, এবং অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সমর্থনকে কভার করে, যা গ্রাহকদের সিস্টেম ইন্টিগ্রেশনের মাধ্যমে পণ্য নির্বাচন থেকে নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তাগুলি সমাধান করতে সহায়তা করে।

সার্টিফিকেশন এবং সম্মতি

Dufew পণ্য স্বীকৃত শিল্প মান এবং মানের প্রয়োজনীয়তা অনুযায়ী নির্মিত হয়.

প্রযোজ্য মান অন্তর্ভুক্ত:

প্যাকেজিং এবং গ্লোবাল ডেলিভারি

Dufew নিরাপদ পরিবহন এবং নির্ভরযোগ্য পণ্য কর্মক্ষমতা নিশ্চিত করতে রপ্তানি-মান প্যাকেজিং সমাধান প্রদান করে।

প্যাকেজিং বৈশিষ্ট্য

- আর্দ্রতা-প্রতিরোধী সুরক্ষা

- শক-প্রতিরোধী ফিক্সিং কাঠামো

- বড় চুল্লি জন্য রপ্তানি কাঠের কেস চাঙ্গা

- পণ্য লেবেল এবং প্রযুক্তিগত নথি

- প্রি-শিপমেন্ট পরিদর্শন রেকর্ড

বৈদ্যুতিক পরামিতি এবং যান্ত্রিক প্রয়োজনীয়তা গ্রাহকের বৈশিষ্ট্যগুলি পূরণ করে তা নিশ্চিত করার জন্য প্রসবের আগে প্রতিটি ইউনিট পরিদর্শন করা হয়।

Dufew সমর্থন করে:

- ব্যাচ উত্পাদন

- OEM প্রকল্প

- আন্তর্জাতিক চালান

- কাস্টমাইজড প্যাকেজিং প্রয়োজনীয়তা

ভিএফডি ডিসি লিংক রিঅ্যাক্টর বনাম স্ট্যান্ডার্ড থ্রি-ফেজ এসি রিঅ্যাক্টর

FAQ

প্রশ্ন 1: একটি DC লিঙ্ক চুল্লি এবং একটি এসি চুল্লি মধ্যে পার্থক্য কি?

একটি ডিসি লিংক রিঅ্যাক্টর ডিসি বাস সার্কিটে ইনস্টল করা হয় যাতে কারেন্ট ওঠানামা মসৃণ হয় এবং ডিসি উপাদানের উপর চাপ কমানো যায়। ইনপুট হারমোনিক্স বা আউটপুট বৈদ্যুতিক চাপ নিয়ন্ত্রণ করতে এসি পাশে একটি এসি চুল্লি ইনস্টল করা হয়। তাদের ইনস্টলেশন অবস্থান এবং নকশা প্রয়োজনীয়তা ভিন্ন.

প্রশ্ন 2: কখন একটি DC লিঙ্ক চুল্লি ব্যবহার করা উচিত?

বড় পাওয়ার রেটিং, উল্লেখযোগ্য ডিসি কারেন্ট রিপল, ঘন ঘন লোড পরিবর্তন, অথবা উন্নত ডিসি বাস স্থায়িত্ব প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটি সুপারিশ করা হয়।

প্রশ্ন 3: চুল্লি কীভাবে ডিসি ক্যাপাসিটারগুলিকে রক্ষা করে?

রিপল কারেন্ট সীমিত করে এবং চার্জিং কারেন্ট ওঠানামা কমিয়ে, চুল্লিটি ডিসি ক্যাপাসিটারের তাপ ও ​​বৈদ্যুতিক চাপ কমায়, তাদের নির্ভরযোগ্যতা এবং পরিষেবা জীবন উন্নত করতে সাহায্য করে।

প্রশ্ন 4: Dufew কাস্টমাইজড সমাধান প্রদান করতে পারেন?

হ্যাঁ। Dufew প্রকল্পের প্রয়োজনীয়তা অনুযায়ী রেটেড ভোল্টেজ, বর্তমান ক্ষমতা, ইন্ডাকট্যান্স মান, ভোল্টেজ ড্রপ, উইন্ডিং উপাদান, মাত্রা এবং ইনস্টলেশন কনফিগারেশনের কাস্টমাইজেশন সমর্থন করে।

Dufew ইলেকট্রিক থেকে কাস্টমাইজড ডিসি লিঙ্ক চুল্লি সমাধান

Dufew ইলেকট্রিক শিল্প VFD সিস্টেম, পাওয়ার রূপান্তর সরঞ্জাম, এবং অটোমেশন অ্যাপ্লিকেশনের জন্য কাস্টমাইজড ডিসি লিঙ্ক রিঅ্যাক্টর সমাধান প্রদান করে।

পেশাদার ইঞ্জিনিয়ারিং সক্ষমতা, উন্নত উত্পাদন প্রক্রিয়া এবং কঠোর মান নিয়ন্ত্রণের সাথে, Dufew গ্রাহকদের ডিসি বাসের স্থিতিশীলতা উন্নত করতে, বৈদ্যুতিক চাপ কমাতে এবং নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন অর্জনে সহায়তা করে।

কাস্টমাইজড চুল্লি নকশা, OEM সহযোগিতা, এবং প্রকল্প সমর্থন জন্য Dufew ইলেকট্রিক যোগাযোগ করুন।
