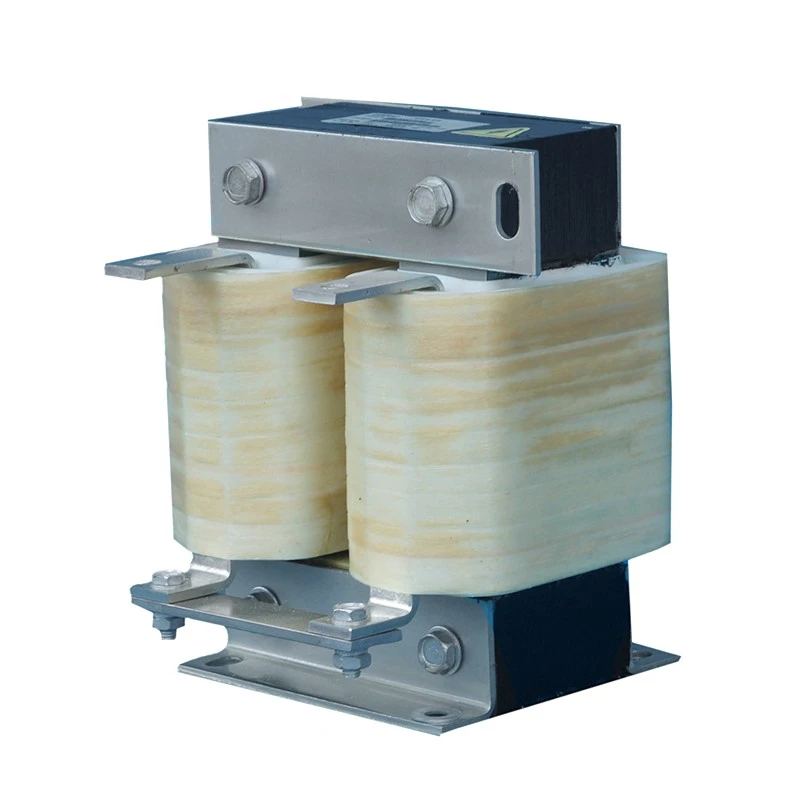

উল্লম্ব ডিসি লিঙ্ক চুল্লি

ক্রমাগত অপারেশন এবং গতিশীল লোড পরিবর্তনের সময় ডিসি পাওয়ার স্থিতিশীলতা উন্নত করতে পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সিস্টেমের মধ্যবর্তী ডিসি বাস সার্কিটে উল্লম্ব ডিসি লিঙ্ক রিঅ্যাক্টর ইনস্টল করা হয়েছে।

অনুভূমিক লো-প্রোফাইল ডিজাইনের বিপরীতে, এই কনফিগারেশনটি একটি উল্লম্বভাবে সাজানো কোর এবং উইন্ডিং স্ট্রাকচারের মাধ্যমে ক্যাবিনেটের প্রস্থ হ্রাস করার উপর ফোকাস করে। সংকীর্ণ পদচিহ্ন একাধিক ড্রাইভ উপাদান পাশাপাশি ইনস্টল করার অনুমতি দেয়, এটি সীমিত অনুভূমিক স্থান সহ স্ট্যান্ডার্ড বৈদ্যুতিক ক্যাবিনেটের জন্য উপযুক্ত করে তোলে।

Dufew চুল্লি তৈরি করা হয়:

- কম ক্ষতি কোল্ড রোলড সিলিকন ইস্পাত কোর

- ডিসি পক্ষপাত-প্রতিরোধী সেগমেন্টেড এয়ার-গ্যাপ ম্যাগনেটিক স্ট্রাকচার

- ক্লাস F উচ্চ-তাপমাত্রা নিরোধক সিস্টেম

- ভ্যাকুয়াম ইমপ্রেগনেশন ট্রিটমেন্ট

- কপার বা অ্যালুমিনিয়াম উইন্ডিং অপশন

অপ্টিমাইজ করা উল্লম্ব কাঠামো নির্ভরযোগ্য ইন্ডাকট্যান্স কর্মক্ষমতা, দক্ষ তাপ অপচয়, এবং শিল্প নিয়ন্ত্রণ ব্যবস্থায় নমনীয় ইন্টিগ্রেশন প্রদান করে।

মূল সুবিধা

1. প্রস্থ-সীমিত ক্যাবিনেটের জন্য ন্যারো ফুটপ্রিন্ট ডিজাইন

অনেক শিল্প নিয়ন্ত্রণ ক্যাবিনেটের একটি কমপ্যাক্ট সামগ্রিক প্রস্থ বজায় রাখার সময় উচ্চ-ঘনত্বের উপাদান ইনস্টলেশন প্রয়োজন। উল্লম্ব কনফিগারেশন অনুভূমিক ইনস্টলেশন স্থান হ্রাস করে, ড্রাইভ ইউনিটগুলিকে পাশাপাশি আরও দক্ষতার সাথে সাজানোর অনুমতি দেয় এবং উপলব্ধ ক্যাবিনেটের গভীরতা এবং উচ্চতাকে আরও ভাল ব্যবহার করে। এই কাঠামো VFD ক্যাবিনেটের জন্য বিশেষভাবে উপযুক্ত যেখানে প্রস্থ প্রাথমিক স্থান সীমাবদ্ধতা।

2. অপ্টিমাইজ করা উল্লম্ব কুলিং পাথ

উল্লম্ব কাঠামোটি অনেক শিল্প ক্যাবিনেটের প্রাকৃতিক বায়ুপ্রবাহের দিক অনুসরণ করে, ক্রমাগত অপারেশন চলাকালীন আরও দক্ষ তাপ অপসারণের জন্য নীচে থেকে উপরে বায়ুচলাচল পথকে সমর্থন করে। স্থানীয় তাপ সঞ্চয় হ্রাস এবং রেট লোডের অধীনে তাপ স্থিতিশীলতা বজায় রাখার মাধ্যমে, নকশা দীর্ঘমেয়াদী অপারেশন চলাকালীন সামঞ্জস্যপূর্ণ বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করতে সহায়তা করে।

3. গতিশীল লোড অধীনে স্থিতিশীল ডিসি বাস কর্মক্ষমতা

ত্বরণ, হ্রাস, বা পরিবর্তনশীল-লোড অপারেশনের সময়, ডিসি বাস কারেন্টের ওঠানামা পাওয়ার উপাদানগুলির উপর চাপ বাড়াতে পারে। রিঅ্যাক্টরটি মসৃণ কারেন্টের পরিবর্তনে সাহায্য করে এবং রিপল কারেন্টের প্রভাব কমাতে সাহায্য করে, আরও স্থিতিশীল ডিসি বাস অপারেশনকে সমর্থন করে এবং ক্যাপাসিটার এবং ইনভার্টার উপাদানগুলিকে রক্ষা করতে সহায়তা করে।

4. কমপ্যাক্ট মেকানিক্যাল ইন্টিগ্রেশন

উল্লম্ব কাঠামোটি ব্যবহারিক ক্যাবিনেট ইনস্টলেশনের জন্য অপ্টিমাইজ করা হয়েছে, একটি ছোট অনুভূমিক মাউন্টিং ফুটপ্রিন্ট, স্থিতিশীল এয়ার-গ্যাপ পজিশনিং এবং একটি কমপ্যাক্ট টার্মিনাল ব্যবস্থা। নির্ভরযোগ্য যান্ত্রিক সমর্থন সামগ্রিক ক্যাবিনেট লেআউটের সীমাবদ্ধতা হ্রাস করার সময় উপাদানটিকে শিল্প সরঞ্জামগুলিতে আরও সহজে একীভূত করতে দেয়।

কাঠামোগত নকশা বৈশিষ্ট্য

উল্লম্ব চৌম্বকীয় কোর ব্যবস্থা

উল্লম্বভাবে অবস্থান করা চৌম্বকীয় কাঠামো প্রয়োজনীয় ইন্ডাকট্যান্স কর্মক্ষমতা বজায় রাখার সময় দখলকৃত ক্যাবিনেটের প্রস্থকে হ্রাস করে। এর সংকীর্ণ ইনস্টলেশন প্রোফাইল উপলব্ধ ক্যাবিনেট স্থানের দক্ষ ব্যবহার করে এবং উচ্চ-ঘনত্বের বৈদ্যুতিক বিন্যাসের জন্য উপযুক্ত।

ডিসি বায়াস প্রতিরোধী এয়ার-গ্যাপ স্ট্রাকচার

ক্রমাগত ডিসি কারেন্ট চৌম্বকীয় পক্ষপাত তৈরি করতে পারে এবং স্যাচুরেশনের ঝুঁকি বাড়াতে পারে। Dufew স্থিতিশীল আবেশ বজায় রাখতে এবং চৌম্বকীয় রৈখিকতা উন্নত করতে একটি বিভক্ত এয়ার-গ্যাপ কাঠামো ব্যবহার করে, স্যাচুরেশন ঝুঁকি কমাতে সাহায্য করে এবং নির্ভরযোগ্য ক্রমাগত ডিসি অপারেশন সমর্থন করে।

নমনীয় উইন্ডিং কনফিগারেশন

বিভিন্ন বর্তমান রেটিং বিভিন্ন কন্ডাক্টর সমাধান প্রয়োজন. কপার এবং অ্যালুমিনিয়াম উইন্ডিং পাওয়া যায়, যখন ফয়েল উইন্ডিং হাই-কারেন্ট মডেলের জন্য ব্যবহার করা যেতে পারে। অপ্টিমাইজড উইন্ডিং স্ট্রাকচার স্থিতিশীল দীর্ঘমেয়াদী কর্মক্ষমতার জন্য বৈদ্যুতিক ক্ষতি নিয়ন্ত্রণ এবং তাপ অপচয় উন্নত করতে সহায়তা করে।

শীর্ষ সংযোগ কনফিগারেশন

টার্মিনাল লেআউটটি বিশেষভাবে উল্লম্ব ক্যাবিনেট ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে, যা অনুভূমিক তারের রাউটিং এর জন্য প্রয়োজনীয় স্থান হ্রাস করার সময় উপরের বাসবার সিস্টেমের সাথে সুবিধাজনক সংযোগের অনুমতি দেয়। এর ফলে একটি পরিষ্কার তারের ব্যবস্থা হয় এবং কমপ্যাক্ট কন্ট্রোল প্যানেলে ইনস্টলেশন সহজ করে।

মডেল নম্বর ব্যাখ্যা

উদাহরণ: CDL-600-0600-EIDA

প্রযুক্তিগত বিশেষ উল্লেখ

সাধারণ অ্যাপ্লিকেশন

উল্লম্ব ডিসি লিঙ্ক চুল্লি বনাম অনুভূমিক ডিসি লিঙ্ক চুল্লি

FAQ

প্রশ্ন 1: উল্লম্ব ডিসি লিংক রিঅ্যাক্টরের জন্য কোন ধরনের ক্যাবিনেট উপযুক্ত?

এটি বৈদ্যুতিক ক্যাবিনেটের জন্য উপযুক্ত যেখানে অনুভূমিক স্থান সীমিত কিন্তু উল্লম্ব ছাড়পত্র পাওয়া যায়। সংকীর্ণ কাঠামো ইঞ্জিনিয়ারদের কমপ্যাক্ট অভ্যন্তরীণ বিন্যাস অর্জনে সহায়তা করে।

প্রশ্ন 2: উল্লম্ব এবং অনুভূমিক ডিজাইনের মধ্যে প্রধান পার্থক্য কী?

উল্লম্ব কনফিগারেশন ক্যাবিনেটের প্রস্থ হ্রাস করার উপর ফোকাস করে, যখন অনুভূমিক কনফিগারেশন সীমিত ক্যাবিনেটের উচ্চতা সহ অ্যাপ্লিকেশনের জন্য তৈরি করা হয়।

প্রশ্ন 3: ইনস্টলেশন দিক কি চুল্লির কর্মক্ষমতা প্রভাবিত করে?

বৈদ্যুতিক কর্মক্ষমতা চৌম্বক নকশা, আবেশ মান, এবং রেট বর্তমান উপর নির্ভর করে। উল্লম্ব কাঠামো প্রধানত ইনস্টলেশন নমনীয়তা এবং মন্ত্রিসভা ইন্টিগ্রেশন উন্নত করে।

প্রশ্ন 4: Dufew চুল্লি নকশা কাস্টমাইজ করতে পারেন?

হ্যাঁ। Dufew প্রকল্পের প্রয়োজনীয়তা অনুযায়ী বৈদ্যুতিক পরামিতি, মাত্রা, মাউন্টিং স্ট্রাকচার এবং কন্ডাকটর উপকরণ সহ কাস্টমাইজড সমাধান সমর্থন করে।

উত্পাদন ক্ষমতা এবং গুণমান নিশ্চিত

Dufew Electric DC Link Reactors, AC Reactors, braking Resistors, ট্রান্সফরমার এবং সম্পর্কিত বৈদ্যুতিক সমাধান সহ কাস্টমাইজড পাওয়ার ইলেকট্রনিক্স উপাদানগুলিতে বিশেষজ্ঞ।

পেশাদার প্রকৌশল ক্ষমতা এবং নিয়ন্ত্রিত উত্পাদন প্রক্রিয়া সহ, Dufew শিল্প অটোমেশন, VFD সিস্টেম এবং পাওয়ার রূপান্তর অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য চুল্লি সমাধান প্রদান করে।

উত্পাদন ক্ষমতা অন্তর্ভুক্ত:

- স্পষ্টতা কোর প্রক্রিয়াকরণ

- বায়ু উত্পাদন

- এয়ার-গ্যাপ সমন্বয়

- ভ্যাকুয়াম ইমপ্রেগনেশন

- বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা

প্রতিটি পণ্য নিরোধক প্রতিরোধের মাধ্যমে যাচাই করা হয়, ভোল্টেজ, আবেশ, তাপমাত্রা বৃদ্ধি, এবং গোলমাল পরীক্ষা সহ্য করে।

Dufew মান ব্যবস্থাপনা এবং পণ্য মান ক্রমাগত উন্নতি বজায় রাখে. সংস্থাটি বিশ্বব্যাপী শিল্প গ্রাহকদের সমর্থন করার জন্য ISO গুণমান ব্যবস্থাপনা শংসাপত্র, সিই সার্টিফিকেশন, পণ্য পরীক্ষার প্রতিবেদন এবং প্রযুক্তিগত নথি সরবরাহ করে।

প্যাকেজিং এবং ডেলিভারি

Dufew শিল্প চুল্লি নিরাপদ পরিবহন নিশ্চিত করতে রপ্তানি-ভিত্তিক প্যাকেজিং সমাধান ব্যবহার করে।

প্যাকেজিং অন্তর্ভুক্ত:

- নিরোধক উপাদানগুলির জন্য আর্দ্রতা সুরক্ষা

- পরিবহন সময় চাঙ্গা ফিক্সিং

- বড় মডেলের জন্য কাস্টমাইজড কাঠের কেস

- পণ্য সনাক্তকরণ এবং প্রযুক্তিগত ডকুমেন্টেশন

প্রতিটি চুল্লি চালানের আগে পরিদর্শন করা হয় এবং গ্রাহকের প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রয়োজনীয় নথি সরবরাহ করা হয়।
